ساخت منبع تغذیه متغیر

نوشته شده در تاریخ1401-06-16 762
دوست داشتن0

منبع تغذیه از اصلی ترین و مهم ترین ابزارها در پروژه های مختلف است. به کمک منبع تغذیه می توانید پروژه های خود را اجرا کنید. یکی از انواع مهم منابع تغذیه، نوع متغیر آن هاست.  منابع تغذیه متغیر قابلیت کنترل ولتاژ و جریان در خروجی را دارند. بدین ترتیب نسبت به مدار خود می‌توانید ولتاژ را تنظیم کنید. همچنین با تنظیم جریان خروجی، می‌توانید از مدار و منبع تغذیه خود، حفاظت کنید. اما گاهی ممکن است نخواهیم برای یک منبع تغذیه متغیر هزینه کنیم. در این حالت می‌توانیم با قطعات و ماژول‌ها، یک منبع تغذیه متغیر ساده بسازیم. نکته‌ی مهم در ساخت این منبع تغذیه، هزینه تمام شده بسیار اندک در مقابل خرید منبع تغذیه تجاری است.




قدم اول: ماژول کاهنده ولتاژ


 از آنجاییکه قصد داریم تا منبع تغذیه متغیر بسازیم، به ماژول کاهنده ولتاژ نیاز داریم. برای همین، از ماژول های مختلفی می توانیم استفاده کنیم. جدول زیر برخی از ماژول های کاهنده ولتاژ را شرح می دهید.

لینک ماژول شرح نام ماژول
کلیک کنید

-کاهنده ولتاژ -ولتاژ ورودی از 4.5 الی 40 -ولتاژ خروجی از 3 الی 38 -قابلیت تنظیم ولتاژ از طریق مولتی ترن -جریان خروجی 3 آمپر



LM2596
کلیک کنید

-کاهنده ولتاژ -ولتاژ ورودی 4.5 الی 28 - ولتاژ خروجی 0.8 الی 28 -قابلیت تنظیم ولتاژ از طریق پتانسیومتر -جریان خروجی 3 آمپر



MP1584EN
کلیک کنید

-کاهنده ولتاژ -ولتاژ ورودی از 4.5 الی 40 - ولتاژ خروجی از 3 الی 38 -قابلیت شارژ باتری -قابلیت تنظیم ولتاژ از طریق پتانسیومتر -قابلیت تنظیم جریان از طریق پتانسیومتر -قابلیت تنظیم ولتاژ -قابلیت تنظیم ولتاژ قطع شارژ باتری -جریان خروجی 3 آمپر



LI-ION CHARGER MODULE LM2596
کلیک کنید

ولتاژ ورودی 4.5 - 30 ولت -دارای فرکانس سوییچینگ 300 کیلوهرتزی - قابلیت تحمل تا 10 آمپر جریان در خروجی - ولتاژ خروجی قابل تنظیم در بازه  0.8 - 30 ولت - دارای ترمینال پیچی جهت برقراری آسان اتصالات - قابلیت تنظیم ولتاژ و جریان خروجی از طریق مولتی ترن - دارای هیت سینک جهت محافظت از قطعات در برابر حرارت تولید شده



XL4016E 10A



هر کدام از ماژول های فوق می تواند در ساخت منبع تغذیه متغیر استفاده شود. بر اساس جریان خروجی و بازه ولتاژی هر ماژول، میتوانید مدل مناسب را انتخاب کنید. در ادامه این موضوع، شما نیاز به یک نمایشگر جریان و ولتاژ دارید. این نمایشگر به کاربر ولتاژ و جریان خروجی را نمایش می دهد.




قدم دوم: نمایشگر ولتاژ و جریان


قدم بعدی برای ساخت منبع تغذیه، نمایشگر ولتاژ و جریان است. برای این مورد می توانید از ماژول های ولتاژ/جریان روپنلی استفاده کنید. در این بخش فقط یک انتخاب پیش رویتان وجود دارد. ماژول های روپنلی می توانند ولتاژ و جریان مصرفی را اندازه گیری کرده و روی نمایشگر سگمنت خود نمایش دهند.

ماژول ولت متر/آمپرمتر پنلی دارای قابلیت اندازه گیری ولتاژ و جریان است. جهت اندازه گیری ولتاژ کافیست کابل های ولتاژ به خروجی ماژول متصل شود. در کنار این، برای اندازه گیری جریان کافیست کابل خروجی کاهنده را از پایه های جریان عبور دهید. لینک خرید

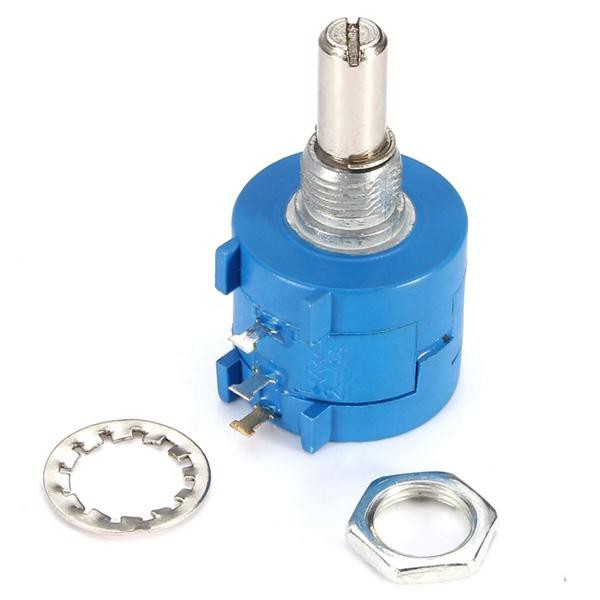

قدم سوم: ولوم مولتی ترن


برای کنترل ولتاژ و جریان بایستی از ولوم مولتی ترن استفاده کنیم. از مقاومت متغیر جهت کنترل جریان خروجی استفاده می کنیم. در صورتیکه با ماژول کاهنده ولتاژ با قابلیت کنترل جریان استفاده کنید، میتوانید علاوه بر ولتاژ، جریان منبع تغذیه را هم کنترل کنید. مقاومت متغیر دارای یک ولوم بوده که با چرخاندن آن می توانید مقاومت را از 0 تا بیشینه آن، تغییر دهید. به عنوان مثال اگر مقاومت متغیر 10 کیلو باشد، با چرخاندن ولوم می توانید از 0 الی 10 کیلو تغییر دهید. البته بهتر است که براساس ظرفیت مولتی ترن روی کاهنده، متناسب با همان از ولوم مولتی ترن استفاده کنید. لینک خرید




آداپتورهای منبع تغذیه


 در قسمت بعدی، نیاز به یک منبع تغذیه ورودی داریم. این منبع تغذیه به ماژول کاهنده متصل شده و با چرخاندن مولتی ترن، می توانید ولتاژ خروجی را تنظیم کنید. برای منبع تغذیه می توانیم از آداپتورها و یا منابع تغذیه سوییچینگ استفاده کنیم. جدول زیر آداپتورهای مختلف را نمایش می دهد.

لینک محصول آداپتور و مشخصات
کلیک کنید آداپتور 12 ولت 5 آمپر
کلیک کنید آداپتور 12 ولت 2 آمپر
کلیک کنید آداپتور 24 ولت 5 آمپر سوییچینگ




آموزش ساخت منبع تغذیه


  لینک آموزش ساخت منبع تغذیه متغیر، کلیک کنید
