شناخت ماژول افزاینده DC به DC و راهنمای انتخاب برای پروژه های مختلف
تغذیه در علم الکترونیک بسیار اهمیت دارد. با توجه به اینکه ولتاژ و جریان در انواع مختلفی وجود دارند. شناخت کافی نسبت به آن اهمیت ویژه دارد. در هر پروژه و هر سناریویی که بردهای الکترونیکی در آن دخیل باشند، موضوع تغذیه را بایستی جدی گرفت. تقسیم ولتاژی و جریان در هر بخش از مدارهایی که به صورت ماژولار طراحی میشوند به روش مختلفی کاربردی است. در این پست مطالبی را جهت آگاهی از این موضوع ارایه میکنیم. هدف ما ارتقا دانش کاربران فارسی زبان است. همچنین رشد اطلاعات عمومی مدیران در شرکتهای مختلف را مد نظر داریم. بنابراین اگر این مطلب از بلاگ دانشجو کیت برای شما ارزشمند بود و به اطلاعاتتان اضافه کرد، آنرا با دیگران به اشتراک بگذارید تا دانش فنی مدیرها و کاربران فارسی زبان در این حوزه و IoT رشد پیدا کند.
شناخت ولتاژ برق و مصارف شهری
ولتاژهای مختلف برای مصارف عمومی در سیستمهای برقی و الکتریکی استفاده میشوند. این توضیحات صرفا برای افزایش آگاهی توضیح داده میشوند. در هر نمونه از موارد مصرف ولتاژ برق ویژگیهایی خاص هم در نظر گرفته میشوند. در ادامه، نمونههایی از انواع ولتاژها برای مصارف عمومی را بررسی میکنیم.
- ولتاژ خانگی (Household Voltage): ولتاژ خانگی در اکثر کشورها برای تأمین برق در خانهها و مکانهای مسکونی یکپارچه است و معمولا به اصطلاح "ولتاژ خانگی" نیز شناخته میشود. برای مثال در ایالات متحده، ولتاژ خانگی AC 120 ولت با فرکانس 60 هرتز است. در اروپا و بسیاری از کشورها، ولتاژ خانگی AC 230 ولت با فرکانس 50 هرتز است.
- ولتاژ باتری (Battery Voltage): دستگاههای قابل حمل مانند موبایلها، لپتاپها، دوربینهای دیجیتال و دستگاههای الکترونیکی دیگر از باتریها برای تأمین توان الکتریکی خود استفاده میکنند. ولتاژ باتریها معمولا متغیر است و معمولا به ولتاژهای معین مانند 3.7 ولت، 7.2 ولت و غیره ارائه میشود.
- ولتاژ دیجیتال (Low Voltage): در بسیاری از دستگاهها و سیستمهای الکترونیکی کوچک، ولتاژهای پایین مانند 5 ولت یا 3.3 ولت برای تأمین توان الکتریکی به کامپوننتها استفاده میشود. این ولتاژها معمولا از منابع تغذیه خانگی یا باتریهای کوچک تأمین میشوند.
- ولتاژ مستقیم (DC Voltage): ولتاژ ایستا یا مستقیم (DC) برای تغذیه دستگاههایی که به توان الکتریکی پیوسته و بدون تغییرات فرکانس نیاز دارند، مانند کامپیوترها، تلفنها، و دستگاههای الکترونیکی دیگر استفاده میشود.
- ولتاژ متناوب (AC Voltage): ولتاژ متناوب (AC) برای تأمین برق در شبکههای برق عمومی به کار میرود. این ولتاژها عمدتا برای تأمین توان به خانهها، کارخانهها، ادارات، و سایر سازمانها و مکانهای عمومی استفاده میشوند.
این تنها چند نمونه از انواع ولتاژهای مصرفی در سیستمهای الکترونیکی و برقی هستند. هر کدام از این انواع ولتاژها برای مصارف خاصی طراحی و استفاده میشوند و باید به دقت انتخاب و مدیریت شوند تا از عملکرد صحیح و ایمنی دستگاهها و سیستمها اطمینان حاصل شود.
نقش افزاینده ولتاژ چیست؟

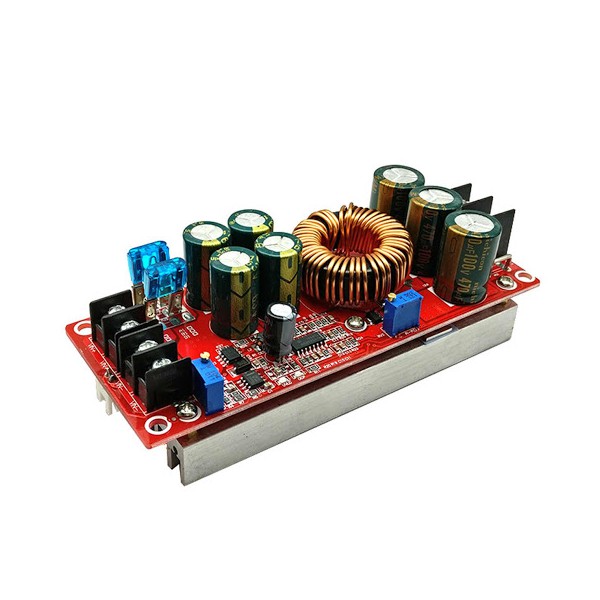

افزاینده ولتاژ در مدلهای مختلف برای کاربریهای مختلف طراحی شده و در دسترس است. افزاینده ولتاژ به صورت ساده عملیات افزایش ولتاژ را انجام میدهد. ولتاژی به ورودی آن متصل شده و توسط تنظیمات روی برد آن خروجی را با شرایطی مختلف و سطح افزایش یافته ارایه میکند. ماژول افزاینده ولتاژ DC به DC یک قطعه الکترونیکی است که ولتاژ ورودی DC را به ولتاژ خروجی DC با مقدار بیشتر تبدیل میکند. این دستگاه بدون توجه به ویژگیها و کاربردهای خاص، صرفا به افزایش ولتاژ ورودی به مقدار مطلوب برای بار مورد نظر میپردازد. در ادامه چند ویژگی از یک افزاینده ولتاژ را بررسی میکنیم.
- ورودی و خروجی: این ماژولها ورودی ولتاژ DC را از یک منبع تغذیه میگیرند و ولتاژ خروجی را با مقدار بیشتر از ولتاژ ورودی تولید میکنند.
- کارایی: ماژولهای افزاینده ولتاژ به طور معمول بسیار کارآمد هستند و انرژی بسیار کمی تلف میکنند. این امر مهم است زیرا کمک به افزایش عمر باتریها و کاهش اتلاف انرژی میکند.
- تنظیم ولتاژ: بسیاری از ماژولهای افزاینده ولتاژ قابلیت تنظیم ولتاژ خروجی را دارند، به این ترتیب که کاربر میتواند ولتاژ مطلوب خود را تنظیم کند.
- کاربردها: این ماژولها در انواع مختلفی از کاربردها استفاده میشوند، از جمله در رباتیک، الکترونیک صنعتی، انرژی خورشیدی، شارژرهای موبایل، مدارهای تغذیه الکترونیکی، و سیستمهای انرژی پاک.
- نوع تبدیل: این ماژولها معمولا به دو شکل عمده عمل میکنند: تبدیلکنندههای Step-Down (Buck Converter) و تبدیلکنندههای Step-Up (Boost Converter). تبدیلکنندههای Step-Down ولتاژ ورودی را کاهش میدهند، در حالی که تبدیلکنندههای Step-Up ولتاژ ورودی را افزایش میدهند.
- اصول کار: این ماژولها از مبدلهای DC به DC مختلفی استفاده میکنند، از جمله ترانزیستورها، دایودها، و اینداکتورها تا وظیفه تنظیم ولتاژ را انجام دهند.
استفاده از ماژولهای افزاینده ولتاژ DC به DC در مدارهای الکترونیکی به کنترل و تنظیم ولتاژ برای بارهای مختلف بسیار مفید است و این ماژولها میتوانند به بهبود عملکرد و کارایی مدارهای الکترونیکی کمک کنند.
کاربریهای ماژول افزاینده dc به dc
کاربردهای ماژول DC افزاینده بسیار متنوع است. اما به صورت بسیار ساده و قابل فهم ولتاژ را از یک بازهای به بازهای شناور یا ولتاژی ثابت تبدیل میکند. با این حال ماژولهای افزاینده ولتاژ DC به DC دارای بسیاری از کاربردها هستند و در صنایع مختلف و پروژههای متنوعی استفاده میشوند. تعدادی از کاربردهای اصلی این ماژولها به شرح زیر هستند.
- الکترونیک تغذیه: ماژولهای افزاینده ولتاژ در منابع تغذیه الکترونیکی استفاده میشوند تا ولتاژ ورودی را به مقادیر مطلوب و پایدار برای مدارها و دستگاههای الکترونیکی تبدیل کنند.
- اتصال دستگاهها با ولتاژهای مختلف: این ماژولها اجازه میدهند تا دستگاهها با ولتاژهای مختلف به یک منبع تغذیه DC متصل شوند. به عنوان مثال، اتصال دستگاههای با ولتاژهای مختلف به یک منبع تغذیه واحد یا همان عمل تقسیم ولتاژی.
- انرژی خورشیدی: در سیستمهای انرژی خورشیدی، ماژولهای افزاینده ولتاژ برای تنظیم ولتاژ DC تولیدی توسط پنلهای خورشیدی به ولتاژ مناسب برای شارژ باتریها استفاده میشوند.
- صنایع رباتیک: در رباتیک و دستگاههای هوش مصنوعی، این ماژولها برای تغذیه و کنترل موتورها و سروموتورها با ولتاژ مناسب استفاده میشوند. (البته بایستی اصل جریان را در کنار ولتاژ در نظر گرفت)
- صنعت خودرو: در صنعت خودرو، ماژولهای افزاینده ولتاژ برای تنظیم ولتاژهای مختلف مورد نیاز در سیستمهای رسانایی و الکترونیکی خودروها استفاده میشوند.
- منبع تغذیه قابل حمل: در انواع دستگاههای قابل حمل مانند دوربینها، دستگاههای صوتی و تجهیزات پزشکی قابل حمل، این ماژولها برای تأمین ولتاژ مناسب باتریها و دستگاهها به کار میروند.
- شارژرها و دستگاههای تغذیه متغیر: این ماژولها در شارژرهای موبایل و دستگاههای تغذیه متغیر برای تنظیم ولتاژ خروجی به مقادیر مختلف مورد استفاده قرار میگیرند.
این تنوع کاربردها نشان از اهمیت ماژولهای افزاینده ولتاژ DC به DC در مختلف صنایع و تکنولوژیها دارد و این ماژولها امکان کار با ولتاژهای مختلف را فراهم میکنند. البته بسیاری کاربردهای سادهتری هم برای این ماژول وجود دارد.
بازه تبدیل ولتاژ در ماژول افزاینده dc dc
بازه تبدیل ولتاژ در ماژول افزاینده DC به DC به محدوده ولتاژی اشاره دارد که این ماژول قادر است ولتاژ ورودی DC را به ولتاژ خروجی DC تبدیل کند. بازه تبدیل ولتاژ بر اساس نوع ماژول، طراحی و ویژگیهای مختلف میتواند متغیر باشد. این بازه معمولا به صورت ولتاژ حداقل و ولتاژ حداکثر ورودی مشخص میشود که ماژول قادر به تبدیل آنها به ولتاژ خروجی مورد نظر است.
برای مثال، اگر یک ماژول افزاینده ولتاژ با ورودی 12 ولت و بازه تبدیل ولتاژ از 14 ولت تا 26 ولت داشته باشد، به این معناست که ماژول میتواند ولتاژ ورودی از 12 ولت را به ولتاژ خروجی تنظیم شده (بیشتر از 12 ولت) تبدیل کند. اگر ولتاژ ورودی از این بازه خارج شود، ماژول قادر به تبدیل ولتاژ نخواهد بود. بازه تبدیل ولتاژ مهم است زیرا برای بسیاری از کاربردها، ولتاژ خروجی ماژول باید در یک محدوده مشخص و معین باشد تا بتواند بار مورد نظر را به درستی تغذیه کند. به عنوان مثال، در مواردی که باید دستگاهها یا مدارها با ولتاژ مشخصی تغذیه شوند، بازه تبدیل ولتاژ ماژول باید به طور دقیق در محدوده مشخص باشد.
مفهوم توان و بازده در ماژول افزاینده dc dc
توان و بازده در ماژولهای افزاینده DC به DC مفاهیم مهمی هستند که در توصیف کارکرد و عملکرد این ماژولها اهمیت دارند. از آنجایی که انرژی در هر دو بخش ماژول (ورودی و خروجی) بایستی به صورت یکسان باشد. بنابراین این توان در بین مسیر به حالت دیگری از انرژی یعنی گرما تبدیل میشود. بنابراین راندمان یا بازده ماژول افزاینده اهمیت زیادی خواهد داشت. برخی ماژولهای افزاینده پس از مدتی کارکرد، تولید دما میکنند و این حرارت تولید شده باعث افزایش راندمان خواهد شد. در ادامه مفهوم توان و بازده را توضیح خواهیم داد.
توان (Power): توان در ماژولهای افزاینده DC به DC به میزان مصرف انرژی یا توانی که توسط ماژول تولید یا انتقال مییابد، اشاره دارد. توان معمولا به دو صورت توان ورودی و توان خروجی ماژول اندازهگیری میشود. توان ورودی معمولا برابر با توانی است که از منبع تغذیه به ماژول وارد میشود و توان خروجی نشاندهنده توانی است که به بار مورد نظر تغذیه میشود.
بازده (Efficiency): بازده ماژول افزاینده DC به DC نسبت توان خروجی به توان ورودی ماژول را نشان میدهد و به عنوان درصدی از توان ورودی که به توان خروجی تبدیل میشود، محاسبه میشود. بازده معمولا درصدی است و از طریق معادله بازده (Efficiency) = (توان خروجی / توان ورودی) × 100% محاسبه میشود. بازده زیاد معنی میدهد که ماژول به طور کارآمد توان ورودی را به توان خروجی تبدیل میکند و بهبود عملکرد سیستم و افزایش اتلاف انرژی منجر میشود.
بازده ماژول افزاینده DC به DC اهمیت زیادی دارد، زیرا بازده کم ممکن است به افت حرارتی، اتلاف انرژی، و عمر کوتاهتر ماژول منجر شود. بهبود بازده میتواند به افزایش عمر ماژول و بهبود کارایی سیستمهای الکترونیکی کمک کند، به ویژه در مواردی که منابع تغذیه محدودی داریم، مثل باتریها در دستگاههای قابل حمل این مورد اهمیت زیادی دارد.
راهنمای انتخاب ماژول افزاینده dc dc
انتخاب ماژول افزاینده DC به DC به منظور تنظیم ولتاژ در یک سیستم الکترونیکی یا برای اجرای یک کاربرد خاص نیاز به در نظر گرفتن چند معیار و فاکتور مختلف دارد. در ادامه، توصیههایی برای انتخاب ماژول افزاینده DC به DC را ارائه میکنیم. این موارد میتواند یکی از ابتداییترین گزینهها برای انتخاب ماژول افزاینده است.
- نیاز ولتاژ و جریان خروجی: ابتدا، ولتاژ و جریان مورد نیاز بار یا دستگاهی که میخواهید تغذیه کنید را مشخص کنید. ماژول افزاینده DC به DC باید به اندازه کافی توانایی تامین ولتاژ و جریان مورد نیاز را داشته باشد.
- بازه تبدیل ولتاژ: مطمئن شوید که بازه تبدیل ولتاژ ماژول به ولتاژ ورودی و نیازهای بار شما منطبق باشد. بازه تبدیل ولتاژ محدوده ولتاژ ورودی ماژول است که ماژول میتواند به ولتاژ خروجی تنظیم کند.
- بازده (Efficiency): میزان بازده ماژول بسیار مهم است. معمولا بازده باید به عنوان درصدی از توان ورودی به توان خروجی مشخص شود. بازده زیاد نشاندهنده افزایش اتلاف انرژی و افزایش عمر باتریها و کارایی سیستم است.
- تنظیم ولتاژ: بعضی از ماژولها قابلیت تنظیم ولتاژ خروجی را دارند. اگر نیاز به تغییرات فرکانسی ولتاژ دارید، انتخاب ماژول تنظیمپذیر مفید است.
- نوع ماژول: در نظر بگیرید که آیا نیاز به تبدیل ولتاژ روبه بالا (Boost Converter) یا تبدیل ولتاژ روبه پایین (Buck Converter) دارید. نوع ماژول به نیازهای شما و نوع ولتاژهایی که تغذیه میکنید بستگی دارد.
- نوع کنترل: برخی از ماژولها امکانات کنترلی اضافی مانند ولتاژ ورودی/خروجی قابل تنظیم و یا محافظت از جریان اضافی را دارند. این امکانات میتوانند بر اساس نیاز شما مفید باشند.
- حجم و اندازه: اندازه ماژول نیز مهم است، به خصوص اگر محدودیتهای فضایی داشته باشید.
- محیط کاری: محیط کاری ماژول نیز بسیار مهم است. برخی از ماژولها میتوانند در شرایط صنعتی سخت یا محیطهای دما و رطوبت بالا عمل کنند.
- قیمت: قیمت ماژول نیز باید در بودجه شما جا بیافتد. توجه داشته باشید که ارزش بازده و عملکرد ماژول نیز باید مورد توجه باشد.
با در نظر گرفتن این معیارها، میتوانید ماژول افزاینده DC به DC مناسب برای نیازهای خاص خود را انتخاب کنید. همچنین، توصیه میشود به کمک مهندسان مختصص مشاوره بگیرید تا ماژول مناسب را بر اساس نیازهای دقیقترتان انتخاب کنید.
جمع بندی
در این پست سعی کردیم راجع به ماژولهای افزاینده DC ولتاژ توضیحاتی عمومی را ارایه دهیم. استفاده از ماژولهای افزاینده در بسیاری پروژهها کاربردی و پر اهمیت است. با توجه به تنوع مصرف انرژی در انواع ماژولها و بخشهای مختلف هر مدار یا هر پروژه، نقش ماژول افزاینده dc به dc بسیار پر اهمیت شده است. در این پست روش انتخاب یک ماژول افزاینده را بررسی کردیم. همچنین موضوع بسیار مهم راندمان و بازده و توان ماژول افزاینده ولتاژ dc را هم بررسی کردیم. راندمام کاری تمامی این ماژولها بسیار اهمیت دارند. بنابراین اگر از اجناس وارداتی استفاده میکنید، حتما چند نمونه را روی کار تست بگیرید. سپس اگر راندمان مناسب را برای مصرف مورد نظر شما داشتند، به صورت عمده خریداری کنید. روال فروش عمده در فروشگاه دانشجو کیت هم به همین صورت است. چراکه تنوع اجناس و کیفیت کالاهای وارداتی بسیار متنوع هستند. این کیفیت را فقط به کمک قیمت نمیتوان بررسی کرد. بایستی حتما نمونه مورد نظر توسط تیم فنی شما بررسی شوند.
هدف ما در بلاگ دانشجو کیت بالابردن آگاهی مخاطبهای غیر مهندس از جمله مدیران و تصمیم گیرندگان در صنایع مختلف است. تا به کمک این آگاهی انتخابهای درست و بهینه تری داشته باشند. بنابراین اگر این پست برای شما مفید بود و به اطلاعاتتان اضافه کرد، حتما آنرا با دیگران به اشتراک بگذارید. همچنین فراموش نکنید که ماژولهای افزاینده غیر اصلی با قیمتهای بسیار ارزان در بازاری که رقابت بر سر قیمت بیشتر است بسیار زیاد شده است. بنابراین هرگز براساس قیمت اقدام به انتخاب و خرید نکنید و حتما چند نمونه را از فروشگاههای مختلف تست کنید. ما در دانشجو کیت همواره اجناس اورجینال و با کیفیت را طی چهار دهه گذشته ارایه میکردهایم.
