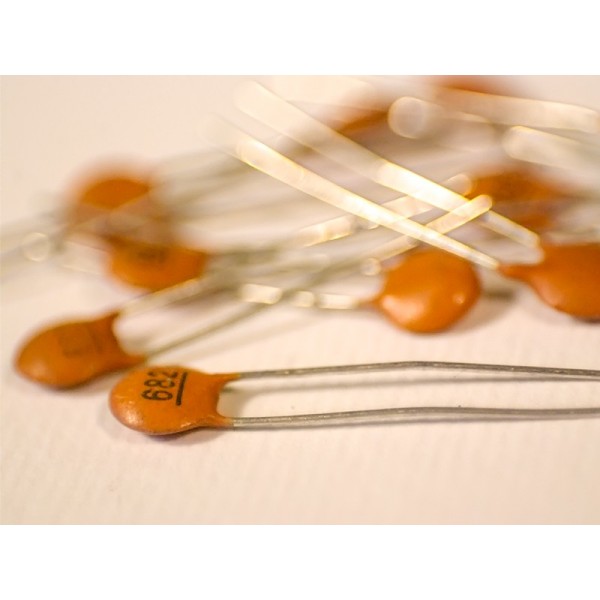

سرامیک - عدسی

مجموعه شامل 78 رنج مقاومت یک چهارم وات ، از هر رنج 10 عدد - 13 رنج خازن الکترولیت ، از هر رنج 10 عدد - 42 رنج خازن عدسی ، از هر کدام 10 عدد - 7 رنج مقاومت متغیر خوابیده از هر کدام 5 عدد ( مجموعا 1375 قطعه ) می باشد ....

خازن سرامیک یکی از قطعات الکترونیکی بسیار پرکاربرد در مدارهای مختلف است. لزوم استفاده از آن برای هر مهندس الکترونیکی اهمیت دارد. خازن سرامیک یا خازن عدسی انواع مختلفی دارد. براساس ولتاژ و ظرفیت و گرید تولیدی دسته بندی می‌شوند. در این متن سعی کرده‌ایم به سوالات شما پاسخ داده و تفاوت هر کدام را توضیح دهیم، تیترها را دنبال کنید.

شناخت خازن سرامیکی

خازن سرامیکی (Ceramic capacitor) یک نوع خازن الکترولیتیک است که از مواد سرامیکی به عنوان عایق استفاده می‌کند. این خازن‌ها دارای ساختار سه لایه‌ای هستند که شامل دو لایه فلزی به عنوان الکترودها و یک لایه سرامیکی به عنوان عایق می‌باشند. مواد سرامیکی معمولا اکسیدهای فلزی مانند اکسید تیتانیوم (TiO2)، اکسید روی (ZnO)، اکسید باریم (BaTiO3) و اکسید سریم (CeO2) استفاده می‌شوند. خازن‌های سرامیکی به دلیل ویژگی‌هایی مانند اندازه کوچک، پایداری در دماهای بالا، پاسخ فرکانس بالا، عمر طولانی و هزینه مناسب، در بسیاری از برقراری ارتباطات بی‌سیم، دستگاه‌های الکترونیکی، مدارهای مجتمع و سایر ابزارها و دستگاه‌های الکترونیکی کاربرد دارند. خازن‌های سرامیکی دارای ظرفیت‌های مختلفی هستند، از عدد پیکوفاراد (pF) تا میکروفاراد (µF). همچنین، می‌توانند در ولتاژ‌های مختلف عمل کنند. مزیت‌های استفاده از خازن‌های سرامیکی عبارتند از:

  • ابعاد کوچک و وزن سبک
  • پاسخ فرکانس بالا و توانایی کار در فرکانس‌های بالا
  • مقاومت در برابر شوک و لرزش
  • قابلیت عملکرد در دماهای بالا
  • عمر طولانی
  • قابلیت تحمل ولتاژهای بالا

به عنوان نکته، خازن‌های سرامیکی دارای برخی محدودیت‌ها نیز هستند. به عنوان مثال، خازن‌های سرامیکی دارای ضریب دمایی هستند که ممکن است با تغییر دما تغییر کند و عملکرد خازن را تحت تأثیر قرار دهد. همچنین، این خازن‌ها دارای جریان نشتی کوچکی هستند که می‌تواند در برخی برنامه‌های حساس مشکل ساز شود. در کل، خازن‌های سرامیکی به دلیل ویژگی‌های منحصر به فرد خود، در بسیاری از کاربردهای الکترونیکی و برقراری ارتباطات بی‌سیم بسیار پرکاربرد هستند.

انواع خازن های سرامیکی - دانشجو کیت

کاربردهای خازن سرامیکی

خازن‌های سرامیکی به دلیل ویژگی‌های منحصر به فردشان در بسیاری از کاربردهای الکترونیکی و برقراری ارتباطات بی‌سیم استفاده می‌شوند. برخی از کاربردهای اصلی خازن‌های سرامیکی به شرح زیر هستند.

  • فیلترهای سریع: خازن‌های سرامیکی با پاسخ فرکانس بالا، به خوبی برای فیلتر کردن سیگنال‌های الکترونیکی با فرکانس بالا استفاده می‌شوند. آنها قادرند سرعت انتقال سیگنال‌ها را افزایش داده و اجزای ناخواسته یا نویز را از سیگنال‌ها جدا کنند.
  • کاهنده‌های DC: خازن‌های سرامیکی به عنوان کاهنده‌های DC در مدارهای الکترونیکی استفاده می‌شوند. آنها قادرند به طور موقت انرژی الکتریکی را ذخیره کنند و در زمان‌های مشخص آن را تخلیه کنند. این ویژگی به عنوان یک فیلتر DC عمل می‌کند و برای اصلاح نویز و تنظیم ولتاژ استفاده می‌شود.
  • قابلیت تحمل ولتاژ بالا: خازن‌های سرامیکی می‌توانند ولتاژ‌های بالا را تحمل کنند. به عنوان مثال، در منابع تغذیه قدرت بالا، خازن‌های سرامیکی به عنوان قسمتی از مدارهای حفاظتی برای جلوگیری از خطر ضربه‌های ولتاژ بیش از حد مورد استفاده قرار می‌گیرند. البته به شرطی که از خازن Hivoltage استفاده شده باشد.
  • قابلیت عملکرد در فرکانس‌های بالا: خازن‌های سرامیکی به دلیل ساختار ساده و سرعت بالا، در سیستم‌های با فرکانس‌های بالا مانند مدارهای مجتمع دیجیتال، تلفن همراه، وایرلس و سایر دستگاه‌های الکترونیکی بکار می‌روند.
  • تنظیم تاخیر زمانی: خازن‌های سرامیکی با قابلیت ذخیره و تخلیه انرژی الکتریکی، می‌توانند در تنظیم تاخیر زمانی و دقت زمان‌بندی در مدارهای الکترونیکی استفاده شوند.
  • کاهنده‌های نویز: خازن‌های سرامیکی با قابلیت جذب نویز و جدا کردن اجزای ناخواسته در مدارهای الکترونیکی، می‌توانند به عنوان کاهنده‌های نویز عمل کنند و عملکرد سیستم را بهبود بخشند.

در کل، خازن‌های سرامیکی به دلیل ویژگی‌هایی مانند سرعت بالا، کوچک بودن اندازه، پاسخ فرکانس بالا و قابلیت تحمل ولتاژ بالا، در بسیاری از برقراری ارتباطات بی‌سیم و دستگاه‌های الکترونیکی استفاده می‌شوند.

انواع خازن سرامیک

خازن‌های سرامیکی در انواع مختلفی موجود هستند. به طور کلی، طبق ماده سرامیکی استفاده شده در ساخت، خازن‌های سرامیکی را می‌توان به سه دسته زیر تقسیم کرد:

  • خازن سرامیکی دیسکی (Disc Ceramic Capacitor): این نوع خازن‌ها دارای ساختار دیسکی یا همان عدسی هستند. طبقه‌بندی آنها براساس نوع سرامیکی که استفاده شده است صورت می‌گیرد. برخی از انواع معروف از خازن‌های سرامیکی دیسکی شامل خازن‌های سرامیکی اکسید تیتانیوم (Titanium Oxide Ceramic Capacitor) و خازن‌های سرامیکی اکسید روی (Zinc Oxide Ceramic Capacitor) است.
  • خازن سرامیکی اکسید تیتانیوم: این خازن‌ها از ماده سرامیکی اکسید تیتانیوم ساخته شده‌اند. آنها دارای ظرفیت بالا، پایداری در دماهای بالا و قابلیت تحمل ولتاژ بالا هستند. به عنوان نمونه، می‌توان از خازن‌های سرامیکی با نام "X7R" و "Y5V" اشاره کرد.
  • خازن سرامیکی اکسید روی: این نوع خازن‌ها از ماده سرامیکی اکسید روی ساخته شده‌اند. آنها دارای ظرفیت بالا، پاسخ فرکانس بالا و پایداری در دماهای بالا هستند. به عنوان مثال، خازن‌های سرامیکی با نام‌های "Z5U" و "Y5V" می‌توانند در این دسته قرار بگیرند.
  • خازن سرامیکی سطحی (Surface Mount Ceramic Capacitor): این نوع خازن‌ها طراحی شده‌اند تا به صورت مستقیم بر روی سطح مدار چاپی (PCB) نصب شوند. آنها به صورت کوچکتری نسبت به خازن‌های دیسکی یا عدسی هستند و بیشتر در دستگاه‌های الکترونیکی امروزی استفاده می‌شوند.
  • خازن سرامیکی چندلایه (Multilayer Ceramic Capacitor یا MLCC): این نوع خازن‌ها دارای لایه‌های متعدد سرامیکی هستند که بین لایه‌ها، الکترود‌های فلزی قرار دارند. آنها به دلیل اندازه کوچک، پاسخ فرکانس بالا و ظرفیت بالا برای انواع برقراری ارتباطات بی‌سیم و دستگاه‌های الکترونیکی استفاده می‌شوند.
  • خازن سرامیکی ترمیستر (Temperature Compensating Ceramic Capacitor): این خازن‌ها طبقه‌بندی شده‌اند بر اساس خواص ترمستاتیکی مواد سرامیکی که استفاده می‌شوند. آنها برای کاربردهایی که نیاز به پایداری دمایی دارند، مناسب هستند.
  • خازن سرامیکی C0G (NP0): این خازن‌ها دارای پایداری بسیار بالا در دماهای مختلف هستند و به عنوان خازن‌های ترمستاتیک استفاده می‌شوند.
  • خازن سرامیکی X7R: این خازن‌ها پایداری دمایی بهتری نسبت به برخی خازن‌های سرامیکی دیگر دارند و در کاربردهای متنوعی از جمله فیلترها و کاهنده‌های DC مورد استفاده قرار می‌گیرند.

هر نوع خازن سرامیکی دارای ویژگی‌ها و کاربردهای منحصر به فرد خود است و انتخاب صحیح آن بسته به نیازهای مدار و برنامه مورد استفاده است.

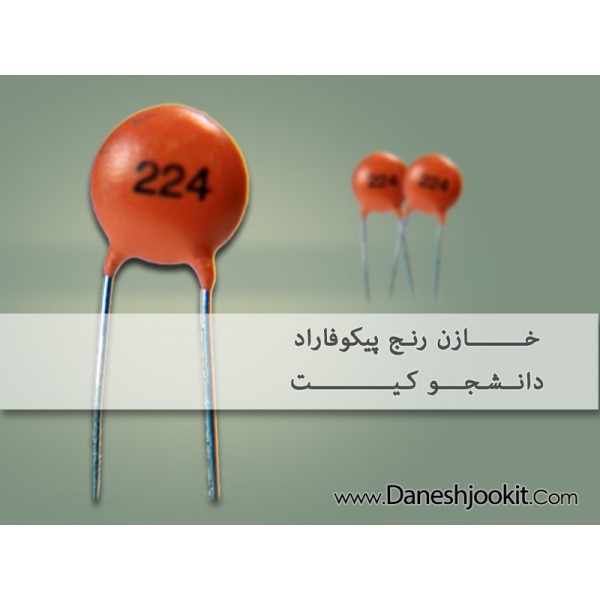

پکیج سایزبندی خازن های سرامیکی عدسی - دانشجو کیت

چگونه خازن سرامیکی مناسب را برای پروژه‌مان انتخاب کنیم؟

انتخاب یک خازن سرامیکی مناسب برای پروژه‌ی خود، نیازمند بررسی و درک نیازهای خاص پروژه و خصوصیات فنی مورد نیاز است. در ادامه چند مورد راهنمایی برای انتخاب خازن سرامیکی مناسب برای پروژه‌ها را بررسی می‌کنیم.

  • ظرفیت (Capacitance): نیازمندی اساسی در انتخاب خازن سرامیکی، مقدار ظرفیت مورد نیاز پروژه است. بررسی دقیق نیازمندی‌های خود راهنمایی خوبی برای انتخاب ظرفیت مورد نیاز خواهد بود. اطمینان حاصل کنید که خازنی که انتخاب می‌کنید، ظرفیت مورد نیاز را تأمین می‌کند.
  • ولتاژ مورد نیاز (Voltage Rating): از آنجا که خازن سرامیکی باید ولتاژ مورد نیاز پروژه را تحمل کند، مطمئن شوید که ولتاژ رتبه‌بندی خازن انتخاب شده بیشتر از ولتاژ کاری پروژه است. انتخاب خازن با ولتاژ رتبه‌بندی کمتر از نیازهای پروژه می‌تواند منجر به ناکارآمدی و خرابی خازن شود.
  • تحمل دما (Temperature Coefficient): اگر پروژه شما در شرایط دمایی متغیر قرار دارد، انتخاب خازنی با تحمل دمای بالا مهم است. تحمل دما معمولا به صورت کدی نمایش داده می‌شود، بنابراین مطمئن شوید که خازن انتخابی شما برای پروژه، دماهای مورد نظر را تحمل می‌کند.
  • پاسخ فرکانس (Frequency Response): اگر پروژه شما با سیگنال‌های فرکانس بالا کار می‌کند، خازنی با پاسخ فرکانس بالا انتخاب کنید تا بتواند سیگنال‌ها را به درستی انتقال دهد. بررسی پاسخ فرکانس خازن مورد نظر را قبل از انتخاب انجام دهید.
  • محدودیت‌های بودجه: در نهایت، در نظر داشته باشید که محدودیت‌های بودجه همواره در انتخاب خازن تأثیرگذار هستند. از جمله خاصیت‌های خازنی، میزان واکنش قیمتی خازن‌ها به ویژگی‌های مختلف را مورد بررسی قرار دهید و انتخابی انجام دهید که با محدودیت‌های بودجه شما هماهنگ باشد. البته برای هر پروژه‌ای باید بودجه برای خرید خازن در اختیار داشته باشید!

با در نظر گرفتن این موارد و بررسی دقیق نیازمندی‌های پروژه خود، می‌توانید خازن سرامیکی مناسب را برای پروژه‌ی خود انتخاب کنید. همچنین، مشورت با متخصصان الکترونیک و استفاده از دیتاشیت‌ها و منابع تخصصی نیز می‌تواند به شما در انتخاب صحیح کمک کند.

پکیج‌های تولیدی خازن سرامیکی

خازن‌های سرامیکی در انواع پکیج‌های مختلفی در دسترس هستند. هر پکیج معمولاً اندازه و فرم فیزیکی متفاوتی دارد و ممکن است برای نوع خازن سرامیکی خاصی مناسب باشد. در زیر، برخی از پکیج‌های معمول استفاده شده در خازن‌های سرامیکی را نام می‌بریم.

  • پکیج چندلایه (Multilayer Package): این نوع پکیج، یکی از رایج‌ترین انواع پکیج‌های خازن سرامیکی است. خازن‌های چندلایه معمولاً در اندازه‌ها و ابعاد متنوعی و با تعداد لایه‌های مختلف قابل یافتن هستند.
  • پکیج SMD (Surface Mount Device): این پکیج‌ها برای نصب مستقیم بر روی سطح مدار چاپی (PCB) طراحی شده‌اند و بیشتر در خازن‌های سرامیکی سطحی (Surface Mount Ceramic Capacitors) استفاده می‌شوند. این پکیج‌ها شامل انواع مختلفی از اندازه‌ها و شکل‌ها هستند، از جمله پکیج‌های 0402، 0603، 0805، 1206 و غیره که به ابعاد خاصی اشاره می‌کنند.
  • پکیج رادیال (Radial Package): این پکیج‌ها شامل پایه‌های فلزی است که از قسمت پایه‌ها بیرون می‌آیند و برای نصب داخلی در سوراخ‌های مدار چاپی استفاده می‌شوند. این پکیج‌ها برای استفاده در پروژه‌هایی با نیازهای خاص و فضای محدود مورد استفاده قرار می‌گیرند.
  • پکیج Axial (Axial Package): این پکیج‌ها نیز شامل پایه‌های فلزی هستند که از طرف دو سر خازن بیرون می‌آیند. طراحی آنها اجازه می‌دهد خازن را به صورت محوری (موازی با محور خازن) در مدار نصب کرد. این نوع پکیج‌ها در برخی کاربردهای خاص استفاده می‌شوند.

این فقط چند مثال از پکیج‌های استاندارد خازن‌های سرامیکی هستند و بسته به نیازهای پروژه و تولید کننده، پکیج‌های دیگری نیز وجود دارند. قبل از انتخاب پکیج، بررسی دقیق نیازمندی‌ها و قیود پروژه خود را انجام داده و با دسترسی به دیتاشیت‌ها و مشاوره تولید کننده، بهترین پکیج را برای پروژه‌ی خود انتخاب کنید.

ادامه مطلبShow less
2,350,000 تومان
در این کیت 5 مدار آموزشی کنترل سطح مخزن آب ،آبیاری خودکار گل و باغچه ،دزدگیر منزل ،تهویه خودکار ،لامپ هوشمند بصورت کاردستی الکترونیک برای دانش آموزان و بدون نیاز به لحیم کاری و تجهیزات خاص به همراه DVD آموزش ویدئویی...
6,950,000 تومان
ماکت یک کیت مونتاژ شده مجموعه کامل و آماده جهت آموزش و یادگیری هوشمندسازی منازل و ساختمانهاست، با استفاده از اپلیکیشن بلوتوث موبایل سنسورهای ماکت را فعال میکنید و عملکرد هر ماژول بصورت آلارم هشدار بازر یا نمایش بر روی...
