کلید راکر چیست؟
کلید راکر به انگلیسی Rocker Switch یا کلید تک‌ترمینال، یک نوع کلید الکتریکی است که در آن دو پین یا ترمینال برای اتصال به منبع تغذیه وجود دارد. با حرکت دادن لنگر کلید به سمت بالا و پایین، اتصال داده میشود. کلید راکر به‌عنوان یک سوئیچ ساده در بسیاری از محصولات الکترونیکی و الکتریکی به کار می‌رود و در صنایع مختلف از جمله صنایع خودروسازی، خانگی و ساختمانی استفاده میشود.
انواع کلید راکر سوئیچ
کلید راکر یک نوع کلید الکترونیکی است که به صورت دو حالته یا سه حالته عمل میکند. این کلید دارای یک دکمه با فرم یک پرسی است که با فشار دادن به یکی از دو حالت روشن یا خاموش تبدیل میشود. کلید راکر سوئیچ معمولا در برق‌های خانگی، صنعتی و دستگاه‌های الکترونیکی استفاده میشود. انواع کلید راکر شامل موارد زیر است.
۱. کلید راکر سوئیچ دو حالته SPST (Single Pole Single Throw)
۲. کلید راکر سوئیچ دو حالته DPST (Double Pole Single Throw)
۳. کلید راکر سوئیچ چهار حالته DPDT (Double Pole Double Throw)
۴. کلید راکر سوئیچ مینیاتوری Miniature Rocker Switches
۵. کلید راکر سوئیچ سطحی Surface Mount Rocker Switches
۶. کلید راکر سوئیچ مخصوص باتری و دستگاه‌های پزشکی Medical Rocker Switches
کاربری کلید راکر
کلید راکر به عنوان یک قطعه الکترونیکی معمولاً در صنایع برق، الکترونیک، خودروسازی، پزشکی و سایر صنایع استفاده می شود. این کلیدها برای روشن و خاموش کردن دستگاه ها و تجهیزات بکار می روند و برای کاربردهایی مانند کنترل دستگاه های صنعتی، سیستم های نورپردازی، سیستم های گرمایشی و تهویه مطبوع و دیگر کاربردهای مشابه استفاده می شوند. همچنین، به دلیل ساختار ساده آنها و قابلیت نصب و استفاده آسان، معمولاً در پروژه های الکترونیکی خانگی هم استفاده می شوند.
روش اتصال کلید راکر
اتصال کلید راکر در مدارهای الکترونیکی به دو روش مختلف است.
اتصال با دو پین سری: در این روش، برای اتصال کلید راکر به مدار، باید دو پین سری کلید را به دو پایه متناظر روی برد یا مدار چسبانده شود. توجه داشته باشید که اتصال پین‌های کلید راکر به مدار باید با توجه به دیاگرام نمایش داده شده در دفترچه راهنما یا دیتاشیت درست صورت گیرد.
اتصال با کانکتور: در این روش، کلید راکر سوئیچ با استفاده از کانکتور مناسب به مدار متصل میشود. برای این کار، در مدار کانکتوری قرار داده شده که پین‌های کلید راکر با آن اتصال دارند. این روش به دلیل سهولت و سرعت در اتصال و قابلیت جابجایی بهتر کلید، برخی از مهندسان علاقمند به استفاده از آن هستند.

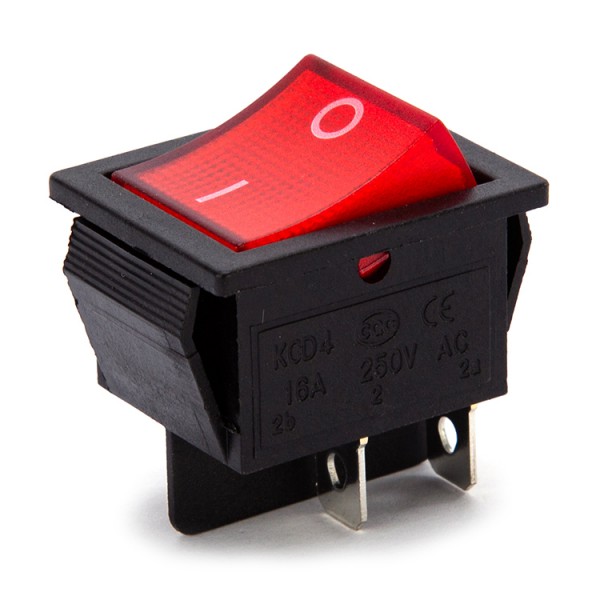

کلید راکر چراغ دار چگونه کار میکند؟
کلید راکر سوئیچ چراغ‌دار، نوعی کلید راکر است که به دو شکل متفاوت موجود است: با سوئیچ ON-OFF و با سوئیچ ON-OFF-ON. این کلیدها علاوه بر اینکه به عنوان یک کلید ON-OFF در نظر گرفته می‌شوند، دارای دو الکترود اضافی هستند که می‌تواند برای کنترل یک دیود LED یا چراغ مورد استفاده قرار گیرد.
به طور کلی، کلید راکر چراغ‌دار با اتصال یک دیود LED به داخل آن کار میکند. وقتی که سوئیچ را فشار می‌دهید و کلید را ON میکنید، شدت جریانی که از کلید عبور میکند، در مدار LED قرار می‌گیرد و به دلیل نوع خاصیتی که دیود LED دارد، جریان به داخل دیود می‌رود و الکترون‌ها و اتم‌های ماده مخصوص دیود با هم ترکیب شده و به صورت نور پرتاب می‌شوند. وقتی که کلید را OFF میکنید، جریان به داخل LED بریده میشود و دیود LED دیگر نور نمی‌دهد.
تفاوت کلید راکر 2 پایه و کلید راکر 3 پایه
کلید راکر دو پایه و سه پایه هر دو به صورت معمول برای کاربردهای برقی و الکترونیکی استفاده می‌شوند. کلید راکر دو پایه فقط دارای دو حالت روشن و خاموش است، و برای کاربردهایی مانند روشن و خاموش کردن دستگاه‌های خانگی مانند لامپ‌ها و فن‌ها استفاده میشود.
اما کلید راکر سه پایه شامل سه پین است که به عنوان یک سوئیچ DPDT (Double-Pole Double-Throw) شناخته میشود و دارای دو حالت عملکردی مختلف است. این کلید به دلیل دارا بودن دو کانکتور جداگانه برای بستن و قطع کردن دو مدار مستقل، برای کاربردهایی مانند تغییر مسیر مدارات یا تغییر کاربرد اتصالات در دستگاه‌های الکترونیکی، استفاده میشود.
کلید راکر سه حالته و کلید راکر دو حالته چه تفاوتی دارند؟
کلید راکر دو حالته دارای دو حالت ON/OFF است که با فشردن و رها کردن کلید، سوییچ را به حالت ON یا OFF منتقل میکند. این نوع کلید به طور معمول برای روشن و خاموش کردن دستگاه‌های الکتریکی استفاده میشود.
اما کلید راکر سه حالته دارای سه حالت ON/OFF/ON (یا یک حالت ON و دو حالت OFF) است که با فشردن و رها کردن کلید، سوییچ را به یکی از سه حالت ON یا OFF یا حالت دوم ON منتقل میکند. این نوع کلید به طور معمول برای تغییر وضعیت دستگاه‌های الکتریکی به حالت دوم یا برای تغییر حالت دستگاه‌هایی مانند رادیو و پخش کننده‌های صوتی استفاده میشود.
