بررسی پروتکل‌های ارتباط سریال RS232 و RS485 و چند سناریو کاربردی

تا به حال به این فکر کرده‌اید که چگونه ابزارهای ارتباطی ما، از جمله کابل‌ها و پروتکل‌ها، به ما کمک می‌کنند تا اطلاعات را به سرعت و به صورت قابل اطمینان منتقل کنیم؟ هر کابلی که اطلاعات را جابجا می‌کند میتواند از استانداردی خاص در پروتکلی خاص پیروی کند. بنابراین برای هر کاربردی پروتکل‌های متفاوتی در دسترس هستند. در این پست راجع به دو پرتکل ارتباط سریال پرکاربرد RS-232 و RS485 مطالبی را ارایه می‌کنیم.

تعریف ارتباط سریال در انتقال داده‌ها

ارتباط سریال یکی از اصولی‌ترین و رایج‌ترین روش‌ها برای انتقال داده‌ها است. که در آن اطلاعات به ترتیب یک بیت پس از دیگری از یک دستگاه به دیگری منتقل می‌شوند. در این نوع ارتباط، داده‌ها به صورت سری و به ترتیب ارسال و دریافت می‌شوند. هر بیت در زمان مشخصی ارسال یا دریافت می‌گردد. این فرآیند به وسیله پروتکل‌های ارتباط سریال مانند RS232 و RS485 انجام می‌شود. از مزایای این نوع ارتباط می‌توان به سهولت در پیاده‌سازی، انتقال داده‌ها در فواصل بلند، و کاربرد گسترده در تجهیزات مختلف اشاره کرد. ارتباط سریال به عنوان یک راه حل کارآمد و پایدار، در صنایع مختلف از جمله اتوماسیون صنعتی، ابزارهای اندازه‌گیری، و دستگاه‌های اداری مورد استفاده قرار می‌گیرد.

این نوع ارتباط سریال به عنوان یک تکنولوژی انعطاف‌پذیر باعث شده تا در انتقال داده‌های مختلف، از داده‌های کوچک و ساده گرفته تا اطلاعات پیچیده و بزرگ، به کار گرفته شود. همچنین، مصرف انرژی کمتر و هماهنگی آسان با دستگاه‌های مختلف، از دیگر ویژگی‌های مثبت این نوع ارتباط است. با پیشرفت فناوری، ارتباطات سریال نقش مهمی در اتصال دستگاه‌های مختلف به یکدیگر و به شبکه‌های صنعتی بازی کرده است. به عنوان یک پل ارتباطی موثر، این فناوری در تسهیل انتقال داده‌ها و ارتباط بین دستگاه‌ها به یکدیگر تاثیرگذار بوده و همچنان در تکنولوژی‌های پیشروی ارتباطات به کار گرفته می‌شود.

داستان اتصال کامپیوتر به پرینتر با پروتکل RS232

در دهه‌های گذشته، داستان جالب و تحول‌آفرینی برای ارتباط کامپیوترها با دستگاه‌های جانبی از جمله پرینترها با استفاده از پروتکل RS232 رقم خورد. زمانی که اتصالات سریالی rs-232 در دسترس عموم قرار گرفتند، این امکان فراهم شد که کامپیوترها با دقت و سرعت زیادی به پرینترها دستورات چاپ دهند. در ابتدا، این تکنولوژی به عنوان یک اقدام نوآورانه شناخته شد و در جهت تبدیل داده‌های دیجیتال به اطلاعات چاپ‌شده کمک مؤثری به جوانب اداری و تجاری کسب و کارها نمود.

با پروتکل RS232، کاربران حالا قادر بودند دستورات پرینت را به سرعت و بدون مشکلی ارسال کرده و نتایج چاپ دقیق و قابل اعتمادی را دریافت کنند. این داستان نشان‌دهنده تغییرات زیادی در فرآیند ارتباطی و تبدیل داده به اطلاعات چاپ‌شده است و نقش بزرگی در بهبود اداره کارها و کارایی دستگاه‌ها ایفا کرده است. امروزه با پیشرفت تکنولوژی، این داستان به عنوان یک لحظه مهم در تاریخ ارتباطات کامپیوتری و تجارت به یاد مانده و نمادی از تحولات جهان دیجیتال محسوب می‌شود.

همین داستان اتصال کامپیوتر به پرینتر با پروتکل RS232 به یک حوزه گسترده‌تر از ارتباطات کامپیوتری تبدیل شد. با پیشرفت سریع تکنولوژی، این اتصالات سریالی به توسعه‌ای بسیار جذاب و پرکاربرد در دنیای کسب و کارها و صنعت منجر شدند. از ارتباطات کامپیوتری با دستگاه‌های چاپگر گرفته تا اتصال به دستگاه‌های صنعتی، پروتکل RS232 به عنوان یک استاندارد قدرتمند در جهت ارتقاء تبادل داده‌ها و کنترل فرآیندها به کار گرفته شد.

این داستان همچنان در دنیای ارتباطات و اتصالات صنعتی برجسته است و به عنوان یک لحظه اساسی در تاریخ تجهیزات الکترونیکی و کاربردهای صنعتی به یاد می‌آید. با تحولات فعلی در حوزه اینترنت اشیاء (IoT) و ارتباطات صنعتی، پروتکل RS232 به همراه با نسل جدیدی از اتصالات سریالی، همچنان در مرکز توجه قرار دارد و نقش بارزی در ایجاد تبادل داده‌های قابل اطمینان و ایمن در دنیای دیجیتال ایفا می‌کند.

انتقال اطلاعات در مصافت‌های طولانی با پروتکل RS485

انتقال اطلاعات در محیط‌های با فواصل طولانی از جمله یکی از چالش‌های مهم در دامنه ارتباطات صنعتی است که پروتکل RS485 با امکانات برجسته‌ای که ارائه می‌دهد، به این چالش پاسخ داده است. با توانایی اتصال چندین دستگاه به یکدیگر در یک شبکه، RS485 به عنوان یک استاندارد صنعتی برای انتقال اطلاعات در فواصل طولانی مورد توجه قرار گرفته است. این پروتکل توانسته است از مزایای معماری تبادل داده متقارن (half-duplex) و ولتاژهای مناسب برای انتقال اطلاعات در فواصل صدها متری بهره‌مند شود.

همچنین، مصرف انرژی کمتر و امکان تحمل به اشکالات محیطی نظیر نویزها و اختلالات الکترومغناطیسی، RS485 را به یک گزینه ایده‌آل برای انتقال اطلاعات در محیط‌های صنعتی و مصافت‌های طولانی تبدیل کرده است. این ویژگی‌ها همچنان RS485 را به یکی از پروتکل‌های محبوب در ارتباطات صنعتی و کنترل فرآیندها می‌سازد، که در محیط‌هایی که فاصله و شرایط محیطی حائز اهمیت هستند، به عنوان یک ابزار قدرتمند و پایدار تشخیص داده می‌شود.

همچنین، از دیگر مزایای این پروتکل در محیط‌های با فواصل طولانی، می‌توان به توانایی پروتکل RS485 در مقابله با افزونگی داده‌ها و ارتباط همزمان با چندین دستگاه اشاره کرد. در نتیجه، RS485 به عنوان یک پروتکل انعطاف‌پذیر و پایدار، نقش بسزایی در صنایعی از قبیل کنترل صنعتی، اتوماسیون، سیستم‌های امنیتی و انتقال داده‌ها در محیط‌های صنعتی و تجاری ایفا می‌کند. استفاده از پروتکل RS485 در مصافت‌های طولانی نه تنها اطمینان از انتقال داده‌ها با کیفیت بالا را فراهم می‌کند، بلکه به عنوان یک ابزار چابک و کارآمد، مانع از افت سیگنال در فواصل طولانی و تعداد زیاد دستگاه متصل می‌شود.

مشخصات فنی پروتکل RS-232

این پروتکل از یک سری قوانین و استانداردهای فنی پیروی می‌کند که در ارتباط دستگاه‌های الکترونیکی با یکدیگر، مانند اتصال کامپیوتر به دستگاه‌های جانبی، به کار می‌رود. یکی از ویژگی‌های مهم RS232، تعداد پین‌های مشخص برای اتصالات است. این پروتکل از نه پین برای اتصال استفاده می‌کند که شامل پین‌های فرستنده (TXD) و گیرنده (RXD) برای ارسال و دریافت داده، پین‌های اتصال به زمین (Ground) و تغذیه (Vcc) برای تامین انرژی، و پین‌های کنترلی برای انجام وظایف مانند کنترل جریان داده و هماهنگی ارتباط می‌شوند.

نرخ انتقال داده در RS232 نیز متناسب با فرکانس ساعت (Baud Rate) تعیین می‌شود که میزان انتقال بیت در ثانیه را نشان می‌دهد. استاندارد RS232 معمولا از نرخ‌های انتقال داده از ۱۱۵۲۰۰bps تا ۹۶۰۰۰bps پشتیبانی می‌کند. علاوه بر این، ولتاژهای منطقی در RS232 معمولا برای حالت منطقی "1" در بازه -3 تا -15 ولت و برای حالت منطقی "0" در بازه +3 تا +15 ولت تعیین می‌شود. این ویژگی ولتاژهای بالا، این پروتکل را برای ارتباطات در فواصل بلند بسیار موثر و قابل اعتماد می‌سازد. به طور کلی، پروتکل RS232 با مشخصات فنی جامع و منطبق با استانداردهای صنعتی، به عنوان یک ابزار مؤثر برای اتصالات سریالی در دستگاه‌های مختلف به‌کار می‌رود.

مشخصات فنی پروتکل RS-485

یکی از ویژگی‌های مهم RS485، توانایی اتصال چندین دستگاه به یکدیگر در یک شبکه مشترک است. این استاندارد از معماری تبادل داده متقارن (full-duplex) بهره‌مند است، به این معنا که هر دستگاه می‌تواند همزمان اطلاعات را ارسال و دریافت کند. این ویژگی از پروتکل RS485 آن را به یک گزینه ایده‌آل برای اتصالات چند دستگاهی در محیط‌های صنعتی می‌سازد. با قابلیت مقاومت در برابر نویزها و اختلالات الکترومغناطیسی، RS485 معمولا در محیط‌های صنعتی با شرایط نویز زیاد و فواصل بلند به کار می‌رود. استفاده گسترده از RS485 در سیستم‌های کنترل صنعتی، اتوماسیون، سیستم‌های امنیتی و شبکه‌های داده‌های صنعتی نشان از اهمیت و اثربخشی این پروتکل در مصافت‌های طولانی دارد.

پروتکل RS485 با نرخ انتقال داده‌ها که از ۲۴۰۰bps تا ۱۰Mbps متغیر است، امکان انتقال داده‌های با سرعت بالا را فراهم می‌کند. ولتاژهای منطقی نیز در این استاندارد در حدود 0 تا +5 ولت برای منطقی "1" و 0 تا -5 ولت برای منطقی "0" تعیین شده است. این ولتاژهای نسبتا کمتر نسبت به RS232، به RS485 امکان انتقال اطلاعات در فواصل بلند را با کاهش مصرف انرژی فراهم می‌آورد و به عنوان یک استاندارد اقتصادی و کارآمد در مصافت‌های طولانی استفاده می‌شود.

تفاوت پروتکل RS232 و RS485

پروتکل‌های RS232 و RS485 هر دو از استانداردهای ارتباطی سریالی هستند، اما تفاوت‌های مهمی در کاربردها و ویژگی‌های فنی دارند. پروتکل RS232 به‌طور اصلی برای ارتباط کامپیوترها با دستگاه‌های جانبی مورد استفاده قرار می‌گیرد و برخی از ویژگی‌های آن شامل استفاده از ولتاژهای بالا (±3 تا ±15 ولت)، اتصال یک به یک (یک دستگاه به یک دستگاه)، و نرخ انتقال داده‌های پایین‌تر (از ۱۱۵۲۰۰bps تا ۹۶۰۰۰bps) می‌شوند.

در مقابل، RS485 برای ارتباط چند دستگاهی در یک شبکه صنعتی استفاده می‌شود. این پروتکل با ویژگی‌هایی همچون توانایی اتصال چندین دستگاه به یکدیگر (چند دستگاهی)، معماری تبادل داده متقارن (full-duplex)، و ولتاژهای منطقی کمتر (0 تا +5 ولت و 0 تا -5 ولت) متمایز می‌شود. نرخ انتقال داده‌های بالاتر (از ۲۴۰۰bps تا ۱۰Mbps) و مقاومت در برابر نویزها و اختلالات الکترومغناطیسی، RS485 را به یک انتخاب ایده‌آل برای مصافت‌های طولانی و محیط‌های صنعتی تبدیل کرده است. در کل، این دو پروتکل با توجه به نیازها و شرایط مختلف به کار می‌روند و هرکدام ویژگی‌های منحصر به فرد خود را ارائه می‌دهند.

سناریوهای کاربردی با پروتکل RS-232

پروتکل RS-232 به عنوان یک پروتکل ارتباط سریالی در انواعی از سناریوهای کاربردی از جمله ارتباط کامپیوترها با دستگاه‌های جانبی و تجهیزات مختلف به کار می‌رود. در ادامه، چند سناریوی کاربردی با استفاده از RS-232 را بررسی می‌کنیم.

• اتصال کامپیوتر به پرینتر: RS-232 به عنوان یک راه ارتباطی استاندارد در اتصال کامپیوتر به پرینترها استفاده می‌شود. این پروتکل امکان ارسال دستورات چاپ از کامپیوتر به پرینتر را فراهم می‌کند.
• اتصال کامپیوتر به مودم: RS-232 در ارتباط کامپیوتر با مودم‌ها نقش اساسی دارد. این اتصالات برای ایجاد ارتباطات داده‌ای با اینترنت و انتقال اطلاعات توسط خطوط تلفن کاربرد دارند.
• اتصال کنترلرها به دستگاه‌های اداره‌ای: در صنایع مختلف، کنترلرها و دستگاه‌های اداره‌ای از RS-232 برای ارتباط با دستگاه‌های جانبی مانند اسکنرها، دستگاه‌های اندازه‌گیری، و دستگاه‌های کنترلی استفاده می‌کنند.
• اتصال دستگاه‌های اندازه‌گیری به کامپیوتر: در بخش‌هایی مانند آزمایشگاه‌ها و صنایع تولید، دستگاه‌های اندازه‌گیری و تجهیزات آزمایشی از RS-232 برای ارسال داده‌های اندازه‌گیری به کامپیوترها استفاده می‌کنند.
• اتصال دستگاه‌های کنترلی به سیستم‌های صنعتی: در سیستم‌های کنترل صنعتی و اتوماسیون، دستگاه‌های کنترلی می‌توانند از RS-232 برای ارتباط با سیستم‌های مختلفی از جمله حسگرها و فعال‌کننده‌ها استفاده کنند.

این سناریوها تنها نمونه‌ای از کاربردهای RS-232 هستند و این پروتکل به دلیل سادگی پیاده‌سازی و پشتیبانی گسترده در انواع تجهیزات، هنوز هم در صنایع مختلف به کار می‌رود.

سناریوهای کاربردی با پروتکل RS-485

پروتکل RS-485 به عنوان یک پروتکل ارتباطی صنعتی با ویژگی‌های مناسب برای ارتباط در محیط‌های صنعتی و دور از مراکز دیجیتالی، در انواعی از سناریوهای کاربردی مورد استفاده قرار می‌گیرد. در ادامه، تعدادی از سناریوهای کاربردی با استفاده از RS-485 را بررسی می‌کنیم.

• شبکه‌های اتوماسیون صنعتی: RS-485 به عنوان یک پروتکل ارتباطی قوی در شبکه‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرد. این پروتکل به ارتباط بین دستگاه‌های کنترلی، سنسورها، و فعال‌کننده‌ها کمک می‌کند.
• سیستم‌های نظارت و کنترل هوشمند: در ساختمان‌های هوشمند و سیستم‌های نظارتی، RS-485 معمولا برای اتصال دستگاه‌های کنترلی به سنسورها، پنل‌های کنترلی، و دستگاه‌های امنیتی مورد استفاده قرار می‌گیرد.
• سیستم‌های اعلام و اطفاء حریق: در سیستم‌های حفاظتی و اطفاء حریق، اتصالات RS-485 برای ارتباط بین انواع سنسورها، دستگاه‌های اعلام حریق، و سیستم‌های کنترل اطفاء حریق استفاده می‌شود.
• سیستم‌های امنیتی: در نصب‌های امنیتی چون دوربین‌های مداربسته، دستگاه‌های کنترل دسترسی، و سیستم‌های امنیتی، RS-485 به عنوان یک پروتکل پایدار و مقاوم در مقابل نویز محیطی به کار می‌رود.
• سیستم‌های ناوبری و حمل و نقل عمومی: RS-485 در سیستم‌های کنترل تاکسی‌ها، اتوبوس‌ها و وسایل نقلیه عمومی برای ارتباط بین دستگاه‌های GPS، دوربین‌ها و دستگاه‌های مدیریت مسیر به کار می‌رود.
• سیستم‌های خورشیدی: در سیستم‌های تولید انرژی خورشیدی، RS-485 برای ارتباط بین اینورترها، سیستم‌های مانیتورینگ و کنترل، و دیگر دستگاه‌های مرتبط به کار می‌رود.

همین‌طور، به علت مزایایی مانند مقاومت در برابر نویز، قابلیت اتصال چندین دستگاه به یکدیگر و امکان انتقال داده‌ها در فواصل طولانی، RS-485 در صنایع مختلف از جمله صنعت اتوماسیون، انرژی، امنیت، و حمل و نقل به کار گرفته می‌شود.

ماژول‌های مبدل RS232

برای تبدیل ارتباط RS232 به استانداردها و رابط‌های دیگر، از تراشه‌ها و ماژول‌های مختلفی استفاده می‌شود که این تراشه‌ها معمولا وظیفه تبدیل سیگنال‌ها، تقویت سیگنال و تطبیق ولتاژ را بر عهده دارند. در ادامه، چند نمونه از تراشه‌ها و ماژول‌های معروف برای تبدیل RS232 را بررسی می‌کنیم.

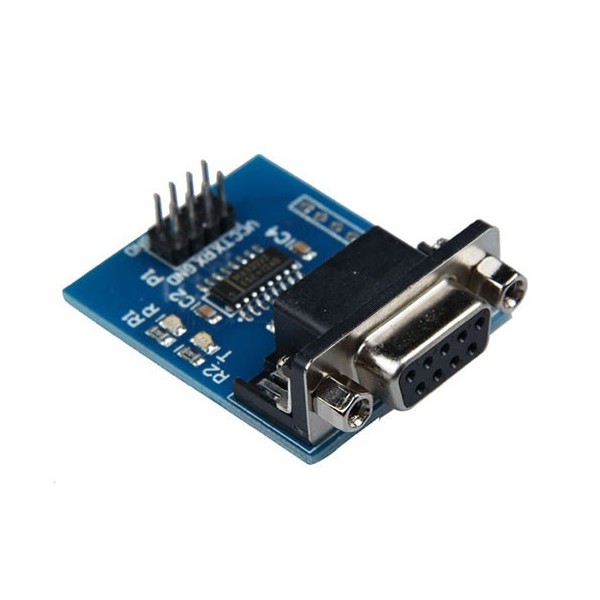

• تراشه‌های MAX232 و MAX3232: این تراشه‌ها برای تبدیل سیگنال‌های RS232 به TTL (Transistor-Transistor Logic) هستند. MAX232 معمولا برای تبدیل سیگنال RS232 به TTL ولتاژ مناسب برای میکروکنترلرها و مدارهای منطقی استفاده می‌شود.

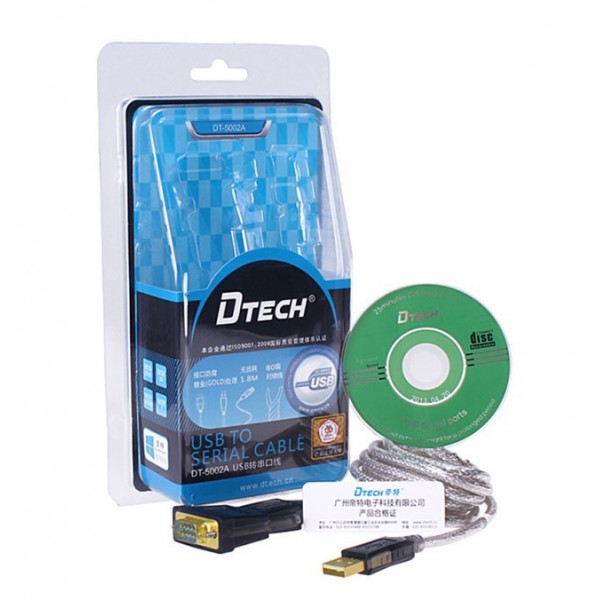

• ماژول‌های USB to Serial (RS232): این ماژول‌ها به صورت یک دستگاه تبدیل USB به پورت سریال RS232 عمل می‌کنند. این نوع ماژول‌ها برای اتصال دستگاه‌های مجهز به پورت RS232 به کامپیوترها و سایر دستگاه‌های مجهز به پورت USB بسیار مفید هستند.

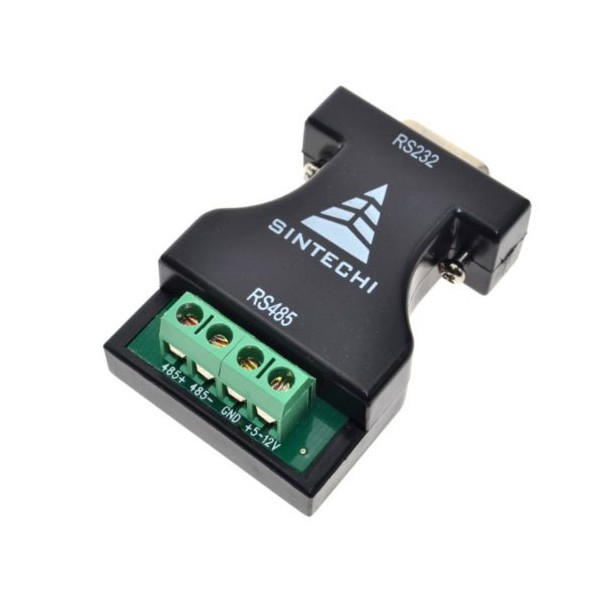

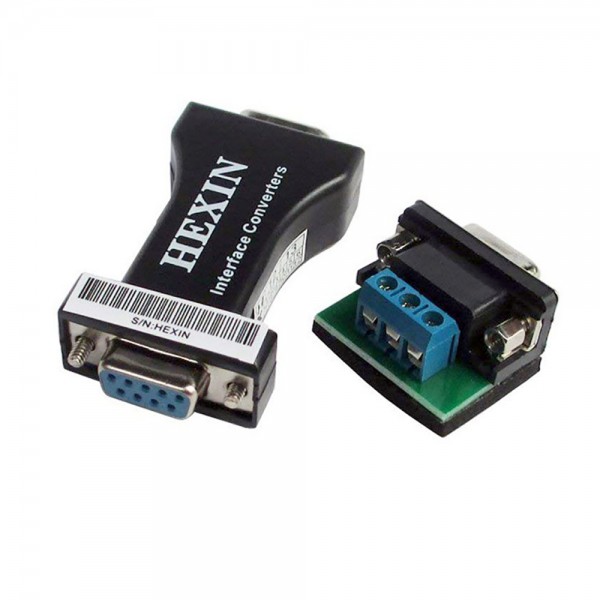

• تراشه‌های RS485 Transceiver: تراشه‌هایی همچون MAX485 یا مشابه آنها برای تبدیل سیگنال‌های RS232 به RS485 به‌کار می‌روند. این تراشه‌ها امکان اتصال چندین دستگاه به یکدیگر را فراهم می‌کنند.
• ماژول‌های Bluetooth to Serial: این ماژول‌ها از انواع مختلف به عنوان یک راهکار بی‌سیم برای تبدیل ارتباط سریال RS232 به ارتباط بلوتوث (Bluetooth) استفاده می‌شوند. این نوع ماژول‌ها به کمک Bluetooth به دستگاه‌ها امکان ارتباط بی‌سیم با کامپیوترها و دستگاه‌های دیگر را می‌دهند.
• ماژول‌های Ethernet to Serial: این ماژول‌ها به عنوان تبدیل‌کننده بین پورت سریال RS232 و اترنت عمل می‌کنند. آنها امکان ارتباط دستگاه‌های سریالی با شبکه‌های Ethernet را فراهم می‌کنند.

توجه داشته باشید که هر تراشه یا ماژول برای یک نوع ارتباط خاص (مثل RS232 به TTL یا RS232 به RS485) طراحی شده است. انتخاب مناسب بر اساس نیازهای خاص و استانداردهای مورد نیاز ارتباط شما حائز اهمیت است. لینک انواع مبدل‌های RS232 را بررسی کنید.

ماژول‌های مبدل RS485

برای تبدیل ارتباط RS485 به سایر استانداردها یا رابط‌ها، از تراشه‌ها و ماژول‌های متنوعی استفاده می‌شود که این اجزاء به تبدیل سیگنال‌ها، تقویت سیگنال، و تطبیق ولتاژ می‌پردازند. در ادامه تعدادی از تراشه‌ها و ماژول‌های مورد استفاده برای تبدیل RS485 به استانداردهای دیگر را بررسی می‌کنیم.

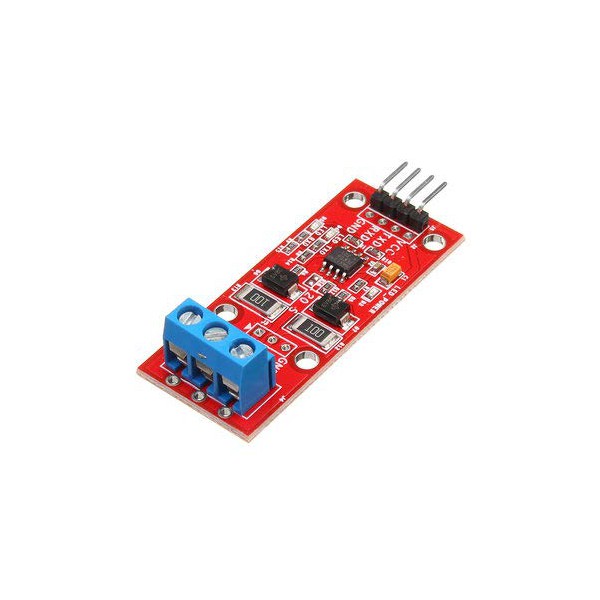

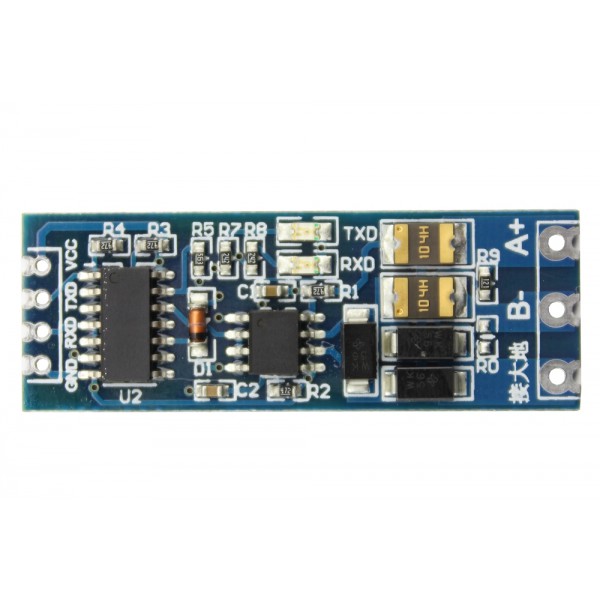

• تراشه‌های MAX485 و MAX3485: تراشه‌های MAX485 یکی از تراشه‌های معروف برای تبدیل RS485 به TTL (Transistor-Transistor Logic) هستند. این تراشه‌ها عمدتا برای تبدیل سیگنال RS485 به TTL ولتاژ مناسب برای میکروکنترلرها و مدارهای منطقی استفاده می‌شوند.

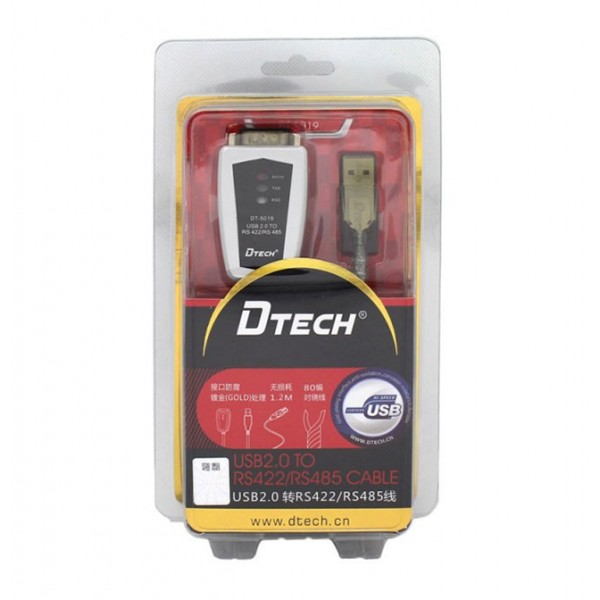

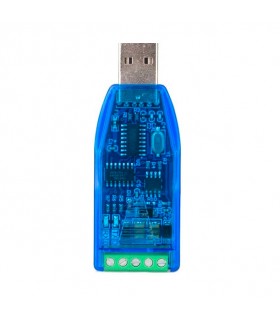

• ماژول‌های RS485 to USB: این ماژول‌ها به عنوان یک دستگاه تبدیل پورت RS485 به پورت USB عمل می‌کنند. این نوع ماژول‌ها برای اتصال دستگاه‌های مجهز به پورت RS485 به کامپیوترها و سایر دستگاه‌های مجهز به پورت USB بسیار مفید هستند.
• تراشه‌های RS485 to Ethernet: این تراشه‌ها برای تبدیل ارتباط RS485 به اترنت (Ethernet) استفاده می‌شوند. آنها به دستگاه‌هایی با پورت RS485 این امکان را می‌دهند که به شبکه‌های Ethernet متصل شوند.
• ماژول‌های RS485 to Bluetooth: این ماژول‌ها از انواع مختلف به عنوان یک راهکار بی‌سیم برای تبدیل ارتباط سریال RS485 به ارتباط بلوتوث (Bluetooth) استفاده می‌شوند. این نوع ماژول‌ها به دستگاه‌های مجهز به پورت RS485 امکان ارتباط بی‌سیم با کامپیوترها و دستگاه‌های دیگر را می‌دهند.
• ماژول‌های RS485 to WiFi: این ماژول‌ها برای تبدیل ارتباط RS485 به ارتباط بی‌سیم WiFi به‌کار می‌روند. این اجزا امکان اتصال دستگاه‌هایی با پورت RS485 به شبکه‌های WiFi را فراهم می‌کنند.

توجه داشته باشید که هر تراشه یا ماژول برای یک نوع ارتباط خاص (مثل RS485 به TTL یا RS485 به USB) طراحی شده است. انتخاب مناسب بر اساس نیازهای خاص و استانداردهای مورد نیاز ارتباط شما حائز اهمیت است. لینک انواع مبدل‌های RS485 را بررسی کنید.

جمع بندی

ارتباط سریال کاربردهای بسیار متنوعی دارد. در این پست سعی کردیم تفاوت‌های دو پروتکل ارتباط سریال RS232 و RS485 را به صورت کلی توضیح دهیم. البته هرکدام از این پروتکل‌ها زیر و بم خاص خودشان را دارند که در توضیحات عمومی این پست از بلاگ به آن مراجعه نکردیم. لازم است که برای هر سناریو مورد استفاده، نظر کارشناس فنی در این خصوص دریافت شود تا بتوانید بهترین و درست‌ترین انتخاب و تنظیمات را داشته باشید. پروتکل سریال rs485 معمولا برای مصافت‌های بلند استفاده میشود و ماهیتی صنعتی دارد. همچنین مبدل‌های مختلفی برای برقراری ارتباط با بردها و دستگاه‌های مختلفی در این زمینه وجود دارند. از پروتکل سریال rs232 برای مصافت‌های کوتاه‌تر و سناریوهایی متفاوتتر نسبت به 485 استفاده می‌شود. هدف ما در این بلاگ ارتقا دانش کاربران فارسی زبان بود. بنابراین اگر این مطالب برای شما مفید بود و به اطلاعاتتان اضافه کرد، حتما با دیگران به اشتراک بگذارید.
