ماژول M66 سیم کارت ProMake GSM
قدرتمندترین ماژول برای اتصال به شبکه تلفن همراه (2G) مدل PRM-GSM-QUC
ماژول M66 سیم کارت ProMake GSM
ماژول ProMake GSM M66 یک راه کار جمع و جور ارتباط با شبکه تلفن همراه GSM است که از ماژول Quectel M66 قدرت گرفته است. این ماژول از چهار باند فرکانسی 850/900/1800/1900 پشتیبانی می کند و دارای مجموعه کاملی از قابلیت های مورد نیاز برای ارتباط با شبکه‌های سلولی همراه می باشد.
- پیشتیبانی از پروتکل‌های پرکاربرد مثل TCP/UDP/PPP/HTTP/FTP/SMTP/PING/NTP/NITZ/MMS Sending/SSL
- امکان کنترل و برقراری ارتباط به وسیله تبادل دستورات AT از طریق گذرگاه UART
- سرعت ارتباط داده در هر دو اتصال uplink و downlink تا 85.6 کیلوبیت در ثانیه
- پشتیبانی کامل GPRS Multi-slot Class 12
- نشانگر وضعیت شبکه
- تشخیص پارازیت (Jamming Detection)
آنتن دهی قوی این ماژول و سرعت عملکرد بالای آن باعث می شود تا به سرعت شبکه های تلفن همراه موجود را جستجو کرده و در شبکه مجاز register شود. ماژول Quectel M66 طور طراحی شده تا مصرف توان اندکی داشته باشد تا در کاربری‌های اینترنت اشیاء در شرایط فوق سخت نیز کار آمد باشد. سرعت عملکرد و مقاومت این ماژول در شرایط سخت آن را به گزینه ای مناسب برای کاربردهای حرفه ای بدل کرده و در بسیاری از محصولات تجاری مورد استفاده قرار گرفته است. با استفاده از این ماژول در نمونه سازی ایده محصول می توانید از کارایی آن در شرایط دنیای واقعی اطمینان خاطر داشته باشید.
نیازمندی شروع به کار با ماژول ProMake GSM M66 کوئیکتل
- یکی از بردهای توسعه ای رزبری و آردوینو ProMake یا برد آموزشی(Breadboard) را آماده نمایید و ماژول را با توجه به اتصالات مورد نیاز آن در مکان مناسب وارد نمایید.
- یک عدد آنتن مناسب جهت ارتباط GSM که به کانکتور UFL روی ماژول متصل شده است.
- با توجه به جریان کشی حدودا 2 آمپری این ماژول هنگام جستجوی شبکه و ارسال، استفاده از یک منبع تغذیه مناسب مانند یک شارژر USB جهت استفاده از این ماژول اکیدا توصیه می شود.
ما همواره پروژه‌های مختلفی را که با مجموعه محصولات ProMake انجام می‌دهیم به همراه کدهای مربوطه و مراحل انجام به صورت آنلاین منتشر می کنیم. این محصول به همراه مستندات کامل به دست شما خواهد رسید. این محصول از زمان خرید به شرط ثبت محصول و فعال‌سازی گارانتی در سایت، دارای یکسال گارانتی می‌باشد.
DKP - 10044292
مشخصات
- نوع ال ای دی
- دارای LED های نشانگر پاور و وضعیت شبکه
معمولی
- کشور سازنده
- ایران
- فرکانس
- پشتیبانی از باندهای فرکانسی 850/900/1800/1900MHz
- نوع کانکتور
- دارای کانکتور UFL برای اتصال آنتن خارجی
- ارتباط UART
- کنترل از طریق دستورات AT برروی درگاه سریال(UART)
- سایر قابلیت‌ها
- امکان ارسال SMS و برقراری ارتباط DATA (پین های ارتباط صوتی در دسترس نمی باشند)
دارای محل قرارگیری SIM کارت برروی برد
دکمه روشن و خاموش کردن ماژول برروی برد
مصرف توان پایین در حد 1.3mA
- پهنای باند اینترنت سیم کارت
- 2g

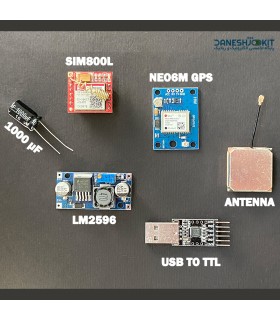

- ماژول sim800l
- سیم کارت
- منبع تغذیه
- آنتن GSM
- کابل USB به سریال
- خازن 1000 میکروفاراد
- ماژول کاهنده LM2596
با سلام
ماژول‌های سیم کارتی در طرح رجیستری نیستند. ولی بسیاری از کاربران در راه اندازی به مشکل می‌خورند و بسیاری از این مشکلات ارتباطی با طرح رجیستری ندارند.
با توجه به اینکه ماژول سیم کارت برای اتصال به شبکه و تبادل اطلاعاتی در بستر مخابراتی، به جریان وابسته است. امکان تامین تغذیه آن مستقیما از پایه‌های میکروکنترلر امکان پذیر نیست. بایستی حتما از منبعی مجزا با قابلیت جریان دهی کافی تامین شود. در غیر این صورت مشکلات مختلفی را شاهد خواهید بود. البته در هر مدل ماژول مقدار جریان کشی و ولتاژ کاری ممکن است متفاوت باشد که بایستی براساس نوع ماژول اقدام کنید.
ماژول‌های سیم کارتی قابلیت اتصال به شبکه مخابراتی را دارند. از اینرو امکان بهره برداری از کلیه قابلیت‌های یک سیم کارت را هم دارند. استفاده از اینترنت سیم کارت هم یکی از این موارد است. در بسیاری از پروژه‌های مختلف نیاز به کارگیری اینترنت برای تبادل اطلاعات وجود دارد. پهنای باند اینترنت ماژول سیم کارت براساس کاربری که مد نظر دارید، بایستی انتخاب شود. ماژول سیم کارت Sim800L دارای پهنای باند 2g است. بنابراین اگر در پروژه‌ای به ماژول اینترنت سیم کارت نیاز باشد، میتوان از آن برای ارسال اطلاعات سبک مانند Text استفاده کرد. در کل براساس پهنای باند مورد نیاز پروژه بایستی ماژول سیم کارتی را انتخاب کرد.
اما برای استفاده از اینترنت سیم کارت به صورت مودم همراه برای سیستم‌های کامپیوتری شخصی، توصیه نمی‌شود. با توجه به اینکه ماژول سیم کارت نیازمند بردهای میکروکنترلر جهت راه اندازی هستند و پهنای باند محدودی دارند، برای استفاده از اینترنت سیم کارت به عنوان مودم، توصیه نمی‌شود.
سلام در ماژول پاور بانک من همه رو درست وصل کردم، باتری شارژ هم میشه اما با زدن شاسی چند ثانیه لامپ قرمز میشه ولی خروجی نمیده
اتصالات باتری‌ها را بررسی کنید. همگی از یک نمونه باشند و اتصالات کامل و استاندارد باشند.
ولقطعات مورد نیاز برای راه اندازی ماژول sim800l عبارتند از:
با سلام و عرض ادب برای تغذیه همزمان sim800l با باتری شارژی و آداپتور از چه نوع باتری و چه ماژولی باید استفاده کنیم؟
با سلام
برای این منظور بایستی تقسیم ولتاژی انجام دهید. برای این منظور دو منبع تغذیه لازم است. یکی باتری و دیگری آداپتور، آداپتور اقدام به شارژ باتری‌ها و باتری‌ها هم به صورت مجزا اقدام به تامین تغذیه برد میکنند. در این وضعیت دو حالت وجود دارد. یکی اینکه باتری و آداپتور به صورت همزمان در مدار باشند که در اثر قطع شدن برق شهری، مدار از طریق باتری لیتیومی تامین شود. حالت دوم به این صورت خواهد بود که آداپتور صرفا به عنوان شارژر باتری ها در مدار قرار بگیرد.
لینک کالاهای مورد نیاز
ماژول شارژر باتری لیتیومی 18650 سه چیپ TP4056
باتری لیتیوم یون LI-IO 2200 میلی آمپر 18650
جاباتری تکی باتری لیتیوم یون 18650
شرح اتصالات
باتری را در جاباتری قرار داده و سپس به پایه‌های B+ و B- روی ماژول شارژر سه چیپ TP4056 متصل کنید. خروجی ماژول شارژر را به ماژول سیم کارتی متصل کنید. برای شارژ کردن باتری هم از بخش + - یا درگاه USB ولتاژ 5 ولت را تامین کنید. به این روش حالت دوم تقسیم ولتاژی که در ابتدای متن اعلام شد را پیاده سازی میکنید.
امکان راه اندازی چند سنسور DHT با ESP8266 با استفاده از MicroPython وجود دارد. سنسورهای DHT با پروتکل دیجیتال و از طریق پایه‌های GPIO قابل اتصال به میکروکنترلرها هستند.
برای ساخت یک سیستم کنترل دما با برد میکروکنترلر ESP32، به موارد زیر نیاز دارید:
یک برد میکروکنترلر ESP32
یک سنسور دما مثل DHT DS18B20
یک المان سرد کننده
با استفاده از کتابخانه DHT.h، می‌توانید از سنسور دما برای خواندن دمای محیط استفاده کنید. سپس، می‌توانید از این دما برای کنترل المان گرمایشی یا سرمایشی استفاده کنید.
در خصوص برنامه نویسی از کتابخانه DHT و در صورت نیاز کتابخانه وای فای برای ارسال داده‌ها به پلتفرم IoT باید استفاده کنید.
