تحلیل وضعیت ماژول سیم کارت Sim800L از طریق تعداد چشمک زدن LED

بردهای الکترونیکی به عنوان ابزارهایی که در زندگی انسان‌ها نقش دارند. بایستی به روش‌های مختلف با انسان‌ها ارتباط برقرار کنند. بردهای سیم کارتی دارای یک ال ای دی روی خودشان هستند. این ال ای دی از زبان ماژول سیم کارتی با ما سخن می‌گوید. در شرایط مختلف امکان بررسی و ریشه یابی مشکلات فراهم نیست. بنابراین با دانستن وضعیت این ال ای دی می‌توانیم وضعیت ماژول سیم کارت را مشخص کنیم. در این پست تحلیل وضعیت چشمک زدن چراغ ماژول سیم کارتی را ارایه می‌دهیم. بدیهی است که نیاز به حفظ کردن این شرایط وجود ندارد. اما بایستی حداقل اطلاعاتی راجع به چراغ ماژول سیم کارتی را داشته باشید. هدف ما ارتقا دانش کاربران فارسی زبان است. همچنین رشد اطلاعات عمومی مدیران در شرکت‌های مختلف را مد نظر داریم. بنابراین اگر این مطلب از بلاگ دانشجو کیت برای شما ارزشمند بود و به اطلاعاتتان اضافه کرد، آنرا با دیگران به اشتراک بگذارید تا دانش فنی مدیرها و کاربران فارسی زبان در این حوزه و IoT رشد پیدا کند.

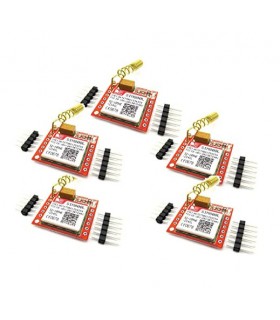

کمی درباره تراشه‌های خانواده Sim800

ماژول‌های سیم کارتی مبتنی بر تراشه Sim800 از خانواده تراشه‌های GSM/GPRS طراحی شده‌اند. این تراشه‌ها توسط شرکت SIMCom Technology تولید می‌شوند و در بسیاری از بردهای سیم کارتی استفاده می‌شوند. تراشه Sim800 دارای ویژگی‌های مختلفی است که امکان برقراری ارتباط با شبکه‌های GSM و GPRS را فراهم می‌کند. این تراشه‌ها از طریق یک رابط سریال به میکروکنترلر یا برد امبدد متصل می‌شوند و ارتباط بین دستگاه و شبکه مخابراتی را برقرار می‌کنند. ویژگی‌های کلیدی تراشه Sim800 عبارتند از:

• پشتیبانی از شبکه‌های GSM/GPRS: تراشه Sim800 قادر به اتصال به شبکه‌های تلفن همراه GSM و GPRS است و امکان برقراری تماس‌ها، ارسال و دریافت پیامک‌ها و دسترسی به اینترنت را فراهم می‌کند.
• قابلیت ارسال و دریافت پیامک: با استفاده از تراشه Sim800، می‌توانید پیامک‌های متنی را به شماره‌های دیگر ارسال کنید و پیامک‌های دریافتی را دریافت کنید.
• قابلیت برقراری تماس: با استفاده از تراشه Sim800، می‌توانید تماس‌های صوتی برقرار کنید و تماس‌های ورودی را پاسخ دهید.
• پشتیبانی از دستورات AT: تراشه Sim800 با استفاده از دستورات AT قابلیت برنامه‌ریزی و کنترل دستگاه را فراهم می‌کند.
• قابلیت اتصال به شبکه اینترنت: تراشه Sim800 امکان اتصال به شبکه اینترنت را از طریق GPRS فراهم می‌کند، که به شما امکان دسترسی به اینترنت و ارسال و دریافت داده‌ها را می‌دهد.

تراشه Sim800L یکی از تراشه‌های محبوب برای کنترل ماژول‌های سیم کارتی است و برای انواع پروژه‌های اینترنت اشیاء (IoT) و ارتباطات سیار استفاده می‌شود. البته این تراشه‌ها مهای کاری مختلفی دارند. که در هر مد کاری وضعیت مختلفی هم خواهند داشت. در ادامه چند مد کاری را بررسی میکنیم.

مدهای کاری تراشه Sim800L

بردهای سیم کارتی خانواده Sim800L دارای مدهای کاری مختلفی هستند. در هر کدام از این حالت‌های کاری رفتار ماژول سیم کارتی Sim800L متفاوت خواهد بود. به عبارتی برای کنترل این ماژول بایستی مدهای کاری مختلف آن را بدانید و ملاک قرار دهید.

1. حالت پیامکی (SMS Mode)
2. حالت تماس (Call Mode)
3. حالت اینترنت (Internet Mode)
4. حالت ایمیل (Email Mode)
5. حالت FTP (File Transfer Protocol)
6. حالت PDU (Protocol Data Unit)
7. حالت STK (Sim Tool Kit)
8. حالت USSD (Unstructured Supplementary Service Data)
9. حالت TCP/IP
10. حالت HTTP
11. حالت MQTT (Message Queuing Telemetry Transport)
12. حالت صدا (Audio Mode)
13. حالت حافظه (Memory Mode)
14. حالت تعمیر و عیب‌یابی (Debugging Mode)
15. حالت ارسال و دریافت اطلاعات سنسور (Sensor Data Mode)
16. حالت تنظیمات شبکه (Network Configuration Mode)


این مدها و حالت‌ها به شما اجازه می‌دهند تا به صورت دقیق عملکرد ماژول را تنظیم و پیکربندی کنید تا با نیازهای خاص پروژه‌تان سازگار باشد. با استفاده از دستورها AT مربوطه، می‌توانید به هر یک از این مدها و حالت‌ها دسترسی پیدا کنید و تنظیمات مورد نظر خود را اعمال کنید. همچنین، ماژول SIM800L دارای حالت‌های دیگری هم است که برای کنترل و پیکربندی ماژول و عملکرد آن مورد استفاده قرار می‌گیرند مانند حالت اطلاعات سیم کارت، حالت شبکه، حالت تنظیمات سیستم و...

تشخیص وضعیت ماژول سیم کارت از ال ای دی

ماژول سیم کارتی sim800L برای اتصال به شبکه مخابراتی نیازمند جریان بسیار زیادی است. از اینرو پس از تامین ولتاژ مناسب کاری ماژول مورد استفاده، بایستی جریان دهی دقیق و کافی را برای آن در نظر گرفت. به عنوان مثال اگر کیفیت سیگنال و آنتن دهی ماژول در محل مورد استفاده، کم باشد، جریان بیشتری برای اتصال به شبکه و تبادل ارتباطات نیاز دارد. برای تامین جریان مورد نیاز ماژول، منبع تغذیه حتما می‌بایست توان حداقل ۲ آمپری را تامین نماید. این ماژول در ابتدای راه اندازی و اتصال به شبکه، جریانی در حدود ۲ آمپر را برای اتصال به شبکه، طلب می کند. در صورتیکه منبع تغذیه نتواند این جریان را تامین نماید، ماژول خاموش شده و دوباره سعی در تلاش به اتصال به شبکه خواهد نمود. این موضوع را می توان از وضعیت چشمک زن ماژول متوجه شد. جدول زیر بیانگر وضعیت چشمک زن ماژول در حالات مختلف است.

ماژول SIM800L دارای یک LED است که به عنوان "Status Indicator" شناخته می‌شود. این LED برای نمایش وضعیت ماژول استفاده می‌شود و می‌تواند الگوهای مختلفی از چشمک زدن نشان دهد. وضعیت‌های مختلف این LED و معانی آنها به طور کلی به صورت زیر است.

1- روشن و پایدار (Steady ON): وقتی که ماژول به شبکه GSM/GPRS متصل است و آماده برای ارسال و دریافت داده‌ها، LED به صورت روشن و پایدار خواهد بود. این وضعیت نشان‌دهنده اتصال موفقیت‌آمیز ماژول به شبکه است.

2- چشمک زدن نامنظم (Blinking Irregularly): این وضعیت ممکن است به دلیل مشکلات در تغذیه، آنتن، یا اتصال به شبکه اتفاق بیفتد. وقتی که ماژول تلاش می‌کند به شبکه متصل شود اما هنوز اتصال برقرار نشده است، ممکن است LED به صورت نامنظم چشمک زند.

3- چشمک زدن به توالی مشخص (Blinking with Specific Pattern): در برخی موارد، ماژول می‌تواند وضعیت خاصی را با چشمک‌های مشخص نشان دهد. مثلاً، چشمک‌های متوالی به فاصله مشخص می‌توانند نشان‌دهنده میزان شارژ موفقیت‌آمیز به شبکه باشند.

4- خاموش (OFF): اگر ماژول به صورت کامل خاموش شود، LED نیز خاموش خواهد بود و هیچ چشمک زدنی ندارد.

توجه داشته باشید که الگوهای چشمک زدن ممکن است بر اساس نسخه نرم‌افزاری ماژول و تنظیمات آن متفاوت باشند. برای دقیق‌ترین توضیحات در مورد LED Status Indicator ماژول SIM800L، به دیتاشیت (Datasheet) ماژول و منابع مرتبط با آن مراجعه کنید. این منابع اطلاعات کامل‌تری در مورد رفتار و وضعیت‌های مختلف ماژول SIM800L ارائه می‌دهند.

چند مورد تصمیم گیری براساس چراغ ماژول sim800L

وضعیت چشمک زدن چراغ ماژول SIM800L می‌تواند در موارد مختلف مفید و مهم باشد. در ادامه تعدادی از موارد مختلف که می‌توان از وضعیت چشمک زدن چراغ ماژول SIM800L برای تصمیم‌گیری استفاده کرد را توضیح داده‌ایم.

• اتصال به شبکه GSM/GPRS: هنگامی که ماژول با موفقیت به شبکه GSM/GPRS متصل می‌شود، چراغ روشن و پایدار می‌شود. این موضوع می‌تواند نشان‌دهنده آماده بودن ماژول برای ارسال و دریافت داده‌ها باشد.
• تلاش برای اتصال به شبکه: اگر ماژول تلاش می‌کند به شبکه متصل شود اما هنوز اتصال برقرار نشده است، ممکن است چراغ به صورت نامنظم یا با فاصله منظم چشمک زند. این موضوع به کاربر اطلاع می‌دهد که ماژول در حال تلاش برای اتصال به شبکه است.
• اتصال به شبکه موبایل: در برخی موارد، چراغ LED ممکن است برای نمایش اتصال ماژول به شبکه موبایل یا قوت سیگنال شبکه چشمک بزند. با مشاهده الگوی چشمک‌ها می‌توانید نشان‌دهنده میزان شارژ موفقیت‌آمیز ماژول به شبکه شوید.
• فعالیت داده‌ها (Data Activity): اگر ماژول در حال ارسال یا دریافت داده‌ها از شبکه است، ممکن است چراغ LED به صورت چشمک زن نشان دهد که داده‌ها در حال انتقال هستند.
• تشخیص خطاها: الگوهای خاص چشمک زدن ممکن است نشان‌دهنده خطاهای مختلف در ماژول یا مشکلات عملکردی باشند. در صورتی که چراغ به صورت نامنظم یا با الگوهای خاص چشمک بزند، می‌توانید از این اطلاعات برای تشخیص و رفع مشکلات استفاده کنید.

استفاده از وضعیت چشمک زدن چراغ ماژول SIM800L به مرور زمان و در موارد مختلف کاربردی خواهد بود. این اطلاعات به کاربر کمک می‌کنند تا وضعیت ماژول را بررسی و به‌طور موثر‌تری از اتصال و عملکرد ماژول استفاده کند.

چگونه از sim800L برای پیاده سازی IoT استفاده کنم؟

استفاده از ماژول SIM800L برای کاربردهای اینترنت اشیاء (IoT) به دلیل قابلیت ارتباط با شبکه‌های GSM/GPRS، انتخاب محبوبی است. در ادامه مراحل کلی برای استفاده از ماژول SIM800L برای IoT را توضیح می‌دهیم. دانستن این مراحل به ساده شدن اجرای سناریو مورد نظرتان کمک خواهد کرد.

• تنظیم سخت‌افزاری: ماژول SIM800L را با میکروکنترلر یا برد توسعه‌ای که از رابط UART (ارتباط سریال) پشتیبانی می‌کند، متصل کنید. معمولاً ماژول به یک منبع تغذیه با ولتاژ 3.4 تا 4.4 ولت نیاز دارد. همچنین، اتصال آنتن GSM خارجی را نیز حتماً انجام دهید تا دریافت سیگنال شبکه بهتر شود.
• آغاز کار ماژول: بعد از روشن کردن ماژول، نیاز به آغاز کار آن با استفاده از دستورات AT دارید. این عملیات شامل ارسال دستورات AT برای تنظیم پارامترهای ارتباطی مانند نرخ baud، شبکه ترجیحی و سایر تنظیمات است. برای دستورات AT مربوطه به ماژول، به دیتاشیت یا راهنمای کاربری آن مراجعه کنید.
• اتصال به شبکه GSM: از طریق دستورات AT به شبکه GSM متصل شوید. بهتر است با دوره‌های منظم و مناسب وضعیت شبکه را با استفاده از دستورات AT بررسی کنید تا اتصال پایداری برقرار کنید.
• ارسال و دریافت داده‌ها: ماژول SIM800L قادر به ارسال و دریافت داده‌ها با استفاده از GPRS است. می‌توانید داده‌ها را از دستگاه IoT خود به یک سرور یا سرویس ابری ارسال کنید. این ماژول پروتکل‌های HTTP و HTTPS را برای ارتباط با وب و همچنین پروتکل MQTT را برای ارتباط سبک‌تر فراهم می‌کند.
• مدیریت تغذیه: توجه به مدیریت تغذیه بسیار مهم است زیرا ماژول در هنگام عملیات شبکه می‌تواند توان مصرفی زیادی داشته باشد. تنظیم وضعیت تغذیه به خوبی می‌تواند عمر باتری در دستگاه‌های IoT با باتری‌قابل شارژ را افزایش دهد.
• مدیریت خطا و گزارش‌دهی خطا: روند مناسب مدیریت و گزارش خطاها در برنامه IoT بسیار مهم است. به طور مداوم وضعیت ماژول SIM800L را نظارت کنید تا هرگونه مشکل را شناسایی و در صورت نیاز اقدامات لازم را انجام دهید.
• امنیت: اطمینان حاصل کنید که هنگام انتقال داده‌ها از طریق شبکه GSM/GPRS از روش‌های امنیتی مانند رمزنگاری و پروتکل‌های امن مانند HTTPS استفاده می‌کنید، به خصوص اگر با اطلاعات حساس کار می‌کنید.
• تست و استقرار: قبل از استقرار در فضای باز، برنامه IoT خود را به‌طور کامل تست کنید. برای اجرای اصولی برنامه‌های IoT‌، ابتدا آنها را در شرایط مختلف و مختلف تست کنید و سپس آنها را در محیط‌های عملیاتی اجرا کنید.

لطفاً به خاطر داشته باشید که استفاده از ماژول SIM800L برای پروژه‌های IoT نیازمند مفهوم بودن دستورات AT، ارتباط سریال و شبکه‌های GSM/GPRS است. منابع و کتابخانه‌های مختلفی در اینترنت برای راه‌اندازی ماژول SIM800L در برنامه‌های IoT وجود دارند. همیشه به دیتاشیت ماژول‌ها بایستی دقت ویژه‌ای شود.

وضعیت چراغ ماژول sim800L به هنگام تغذیه نامناسب

اگر تغذیه ماژول SIM800L مناسب نباشد، وضعیت چراغ آن ممکن است متفاوت باشد و به مشکلات مختلف مرتبط با تغذیه اشاره کند. وضعیت چراغ می‌تواند به صورت زیر تغییر کند.

• چراغ خاموش: اگر تغذیه ماژول کاملاً قطع شود یا تغذیه غیرمناسبی اعمال شود، چراغ ماژول کاملاً خاموش خواهد بود.
• چراغ نامنظم یا چشمک زن: اگر تغذیه نامناسب باعث تخلیه و مجدداً برقراری تغذیه ماژول شود، ممکن است چراغ به صورت نامنظم چشمک زند. این وضعیت نشان‌دهنده مشکلات محتمل در تغذیه است و نیازمند بررسی و اصلاح تغذیه است.
• چراغ پایدار ولتاژ پایین: اگر تغذیه ماژول کمتر از حداقل ولتاژ مورد نیاز (معمولاً 3.4 ولت) باشد، ماژول ممکن است با ولتاژ پایین عمل کند و چراغ به صورت پایدار یا با الگوی خاصی روشن باشد. این وضعیت نشان‌دهنده نیاز به تغذیه مناسب و با ولتاژ صحیح است.

توجه داشته باشید که ماژول SIM800L به عنوان یک ماژول GSM/GPRS نیاز به تغذیه پایدار و مناسب دارد. ولتاژ نامناسب یا عدم استحکام در تغذیه می‌تواند باعث عملکرد نادرست ماژول شود و ممکن است به صورت موقت یا دائمی به مشکل برخورد. بهتر است از منبع تغذیه استاندارد با ولتاژ و جریان مورد نیاز استفاده کنید تا ماژول به درستی عمل کند و مشکلات احتمالی در تغذیه جلوگیری شود.

ماژول sim800l به هنگام اتصال به شبکه چند میلی آمپر جریان نیاز دارد؟

در هنگام اتصال به شبکه مخابراتی، ماژول SIM800L معمولا نیاز به جریان حدود 2 تا 2.5 آمپر دارد. این مقدار جریان مصرفی برای مدت زمانی کوتاهی است و در مواقعی که ماژول در حال اتصال به شبکه است یا داده‌ها را ارسال و دریافت می‌کند، ایجاد می‌شود. به علاوه، مصرف جریان ماژول می‌تواند به طور موقتی بیشتر شود، به خصوص در هنگام انجام فعالیت‌های گرافیکی یا ارتباط با شبکه در محیط‌های با سیگنال ضعیف بیشتر خواهد بود. اگر ماژول به دلیل سیگنال ضعیف تلاش برای اتصال مجدد به شبکه کند، ممکن است جریان مصرفی موقتا بیشتر از حد معمول شود. برای مدیریت مصرف جریان ماژول SIM800L، می‌توانید از تنظیمات مدیریت تغذیه استفاده کنید تا ماژول در حالت‌های انتظار یا خواب بیشتری باشد و مصرف انرژی را به حداقل برسانید. همچنین، انتخاب منبع تغذیه مناسب با ظرفیت و جریان کافی نیز به مدیریت مصرف انرژی ماژول کمک می‌کند. توجه داشته باشید که مصرف جریان ماژول ممکن است بر اساس وضعیت شبکه، قوت سیگنال، استفاده از سرویس‌های اضافی (مانند GPRS و ارسال داده) و نوع فعالیت‌های انجام شده تغییر کند. برای اطلاعات دقیق‌تر در مورد مصرف جریان ماژول SIM800L، به دیتاشیت (Datasheet) ماژول مراجعه کنید.

وضعیت چراغ ماژول sim800L به هنگام کمبود پوشش آنتن دهی

اگر آنتن دهی ماژول SIM800L ضعیف باشد یا آنتن درستی به ماژول متصل نشود، ماژول نمی‌تواند به درستی با شبکه ارتباط برقرار کند و وضعیت چراغ آن می‌تواند به صورت زیر تغییر کند.

• چراغ خاموش: اگر آنتن به درستی به ماژول متصل نشود و یا آنتن دهی به درستی انجام نشود، ممکن است چراغ ماژول کاملا خاموش باشد یا نور بسیار ضعیفی داشته باشد که به نظر چشم برای شما غیرمشخص باشد.
• چشمک زدن نامنظم یا چراغ خاموش-چشمک زن: اگر آنتن دهی به ماژول ضعیف باشد و ماژول توانایی اتصال به شبکه را نداشته باشد، چراغ ممکن است به صورت نامنظم چشمک بزند یا بین خاموش و چشمک زدن سوئیچ کند. این وضعیت نشان‌دهنده اشکال در آنتن دهی یا اتصال به شبکه است.
• چشمک زدن با توالی خاص: ممکن است ماژول تلاش کند برای اتصال به شبکه و به صورت تکراری چشمک زند (به عنوان مثال، دوباره و دوباره خاموش و روشن شود). این وضعیت نیز نشان‌دهنده مشکلات مرتبط با آنتن یا اتصال به شبکه است.

برای بهبود آنتن دهی ماژول SIM800L، می‌توانید از آنتن‌های خارجی با کیفیت و مناسب استفاده کنید و آنتن را به درستی به ماژول متصل کنید. همچنین، مطمئن شوید که آنتن در محیط با سیگنال خوب قرار گرفته است تا بهترین عملکرد ممکن داشته باشد. در صورت نیاز، از آنتن‌های افزایش دهنده سیگنال (بوسترها) نیز می‌توانید استفاده کنید.

تغییر حالت استاندارد چشمک زدن چراغ sim800L

ماژول SIM800L از طریق دستورات AT قابلیت کنترل و تنظیم رفتار و الگوهای چشمک زدن LED خود را دارد. این دستورات به شما اجازه می‌دهند تا رفتار چشمک زدن LED را بر اساس نیازهای خود تغییر دهید. به عنوان مثال، برای تغییر نرخ چشمک زدن، می‌توانید از دستورات AT زیر استفاده کنید.

برای تنظیم نرخ چشمک زدن به 100 میلی‌ثانیه: AT+CSGS=0,100

برای تنظیم نرخ چشمک زدن به 500 میلی‌ثانیه: AT+CSGS=0,500

همچنین، با استفاده از دستورات AT مرتبط با LED و چشمک زدن می‌توانید الگوهای مختلف چشمک زدن، تناوب و مدت زمان روشنایی و خاموشی را نیز تنظیم کنید. اگر نیاز به تغییر روش چشمک زدن LED دارید، به دیتاشیت (Datasheet) و منابع دستورات AT ماژول SIM800L مراجعه کنید. با مطالعه دستورات و نحوه استفاده از آنها، می‌توانید رفتار چشمک زدن LED را به دلخواه خود تنظیم کنید.

جمع بندی

اگر ماژول سیم کارت Sim800L و یا هر مدل دیگری را استفاده می‌کنید و در پروژه‌ای قرار گرفته و راه اندازی شده است. امکان جداسازی ماژول جهت دیباگ کردن و تعیین وضعیت آن فراهم نیست. بنابراین بهترین روش دانستن الگوی چشمک زدن چراغ آن است. تا بتوانید در هر شرایطی اقدام به شناسایی وضعیت موجود و راهکار مناسب برای رفع آن کنید. به عنوان مثال در این ماژول اگر حافظه داخلی پیامک‌ها پر شود، ماژول از عملکرد اصلی‌اش خارج شده و به اصطلاح قفل می‌کند. حال مهم است که بتوانید از طریق وضعیت چشمک زدن چراغ آن این حالت را مشخص کرده و دستور تخلیه کردن حافظه را فعال کنید. این توضیحات صرفا بابت آگاهی رساندن به مخاطب‌ها و کاربران فارسی زبان جمع آوری شدند. بنابراین اگر این پست برای شما مفید بود و به اطلاعاتتان اضافه کرد، حتما لینک آموزش را با دیگران به اشتراک بگذارید.
