ماژول RFID RDM6300 با فرکانس 125KHz

معرفی ماژول RFID مدل RDM6300

ماژول RDM6300 از تگ‌های ۱۲۵ کیلوهرتز و تگ‌های EM4100 پشتیبانی می‌کند. این ماژول آی دی ۴۰ بیتی را در حافظه خود ذخیره می‌کند. درایور آی دی ها را به عنوان عدد صحیح ۶۴ بیتی دریافت و کنترل خواهد کرد. ماژول RDM6300 از پروتکل ارتباط سریال بهره می‌یرد. ماژول RDM6300 از ۹ پایه تشکیل شده است. پایه‌های VCC و GND دوبار بر روی برد قرار گرفته شده است که باید به VCCو GND میکروکنترلر اتصال گردد. پین ANT1 و ANT2 به آنتن ماژول متصل می‌گردد. پین TX جهت ارسال ذیتا و پین RX جهت دریافت دیتا استفاده می‌شود. از پین ال ای دی LED، جهت شناسایی دقیق تگ به کار برده می‌شود.

ویژگی ماژول RFID مدل RDM6300

این ماژول با فرکانس کار 125KHZ و نرخ باود 9600 کار می‌کند، دارای رابط TTL با فرمت RS232 است. ولتاژ کار این ماژول 5 ولت DC و جریان کار تقریبا 50mA است. همچنین فاصله بین آنتن تا تگ هنگام اسکن می‌تواند بین 20 ~ 50 میلی متر باشد.

کاربرد ماژول RFID مدل RDM6300

ماژول کارت خوان RFID RDM6300 125KHz برای خواندن کد از تگ های سازگار با کارت 125KHz و خواندن یا نوشتن بر روی کارت طراحی شده است. می توان آن را در دفتر کار، امنیت خانه، شناسایی شخصی، کنترل دسترسی، اسباب بازی تعاملی و سیستم های کنترل تولید استفاده کرد.

 راه اندازی ماژول RFID مدل RDM6300 توسط تگ ۱۲۵ کیلوهرتز

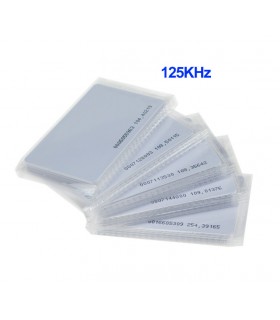

ماژول RFID مدل RDM6300 دارای فرکانس کاری ۱۲۵KHz می‌باشد. حتما در هنگام کار با ماژول RFID مدل RC522، به این مشکل برخورده اید که تگ و کارت RFID با فرکانس ۱۲۵ کیلوهرتز توسطماژول کارت خوان RFID شناسایی نمی‌شوند. در این پست به معرفی ماژول RFID مدل RDM6300 با فرکانس کاری ۱۲۵KHz خواهیم پرداخت. با استفاده از ماژول کارت خوانRDM6300 ، تمامی تگ و کارت‌های دارای فرکانس ۱۲۵KHZ خوانده می‌شوند.
