ماژول نمایشگر سطح شارژر باتری

ماژول نمایشگر سطح شارژر باتری

ماژول نمایشگر سطح شارژ باتری یک قطعه الکترونیکی است که طراحی شده است تا وضعیت شارژ باتری را به کاربر نشان دهد. این ماژول شامل یک صفحه نمایش، LEDها یا نمایشگرهای دیگری است که به شما اطلاعاتی در مورد سطح شارژ باتری ارائه می‌دهند. در دستگاه‌هایی مانند تلفن‌های همراه، تبلت‌ها، لپ‌تاپ‌ها و دستگاه‌های دیجیتال موسیقی، نمایشگر سطح شارژ باتری به کاربر امکان می‌دهد تا وضعیت باتری را بررسی کرده و زمان باقی‌مانده تا تخلیه باتری را تخمین بزند. در سیستم‌های نظارتی و دستگاه‌هایی که به باتری برای تامین نیازهای تغذیه‌ای خود وابسته هستند، نمایشگر سطح شارژ باتری به کاربر امکان می‌دهد وضعیت باتری را نظارت کند.از این رو، ماژول نمایشگر سطح شارژ باتری به کاربران امکان می‌دهد تا باتری‌های خود را موثرتر مدیریت کرده و وقتی نیاز باشد، آنها را شارژ کنند، تا از قطعی ناگهانی دستگاه یا دستگاه خودروی خود جلوگیری کنند.

مشخصات فنی نمایشگر سطح شارژر باتری

• دارای پورت TYPE C
• دارای پورت USB 3.0
• دارای کلید Power

موارد قابل استفاده ماژول شارژر باتری

• برای باتری لیتیومی
• برای باتری Lead Acid6
• مناسب باتری Lifepo4

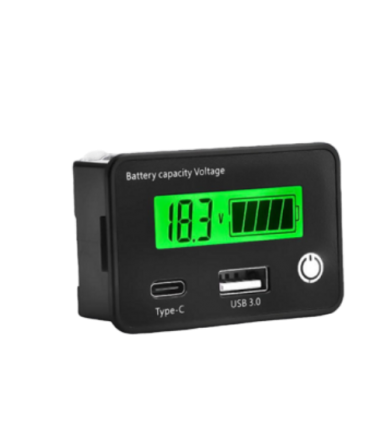

دستگاه اندازه‌گیری ولتاژ ظرفیت باتری برای باتری‌های لیتیوم، سرب اسیدی و Lifepo4 است.این دستگاه دارای گزینه‌های تنظیمات مختلف برای انواع باتری‌ها و تعداد سلول‌ها در سری است. این امکان را دارد که باتری‌های با ولتاژ 12 تا 48 ولت مانند باتری‌های لیتیوم، سرب اسیدی و لیفه‌پو4 را اندازه‌گیری کند.نمایشگر دارای پشت‌نور LCD، نصب در پنل، و محفظه پلاستیکی است. دکمه‌های تنظیمات و عملکرد روی جلوی دستگاه و ترمینال‌های سیم در پشت آن قرار دارند.

روش تنظیم ماژول شارژر باتری

برای ورود به تنظیمات، دکمه تنظیمات را فشار دهید و دستگاه را روشن کنید.

با فشردن دکمه تنظیمات، نوع باتری را انتخاب کنید: P = 12 ولت سرب اسیدی، L = لیتیوم 3.7 ولت، F = لیفه‌پو4 با ولتاژ 3.2 ولت.با فشردن دکمه عملکرد، تعداد سلول‌ها در سری را انتخاب کنید (برای ذخیره تنظیمات، دستگاه را خاموش کنید).

در حالتی که تعداد سلول‌ها در سری چشمک می‌زند، دکمه تنظیمات و دکمه عملکرد را همزمان برای 2 ثانیه فشار دهید تا وارد این تنظیمات شوید. با فشردن دکمه تنظیمات، به تنظیمات مختلف حرکت کنید و با فشردن دکمه عملکرد، هر تنظیم را روشن یا خاموش کنید.

• S1: نمایش درصد و ولتاژ هر 2 ثانیه یکبار چرخش می‌کند.
• S2: در حالت بی‌فعالیت، دستگاه در 10 ثانیه خاموش می‌شود.
• S3: روشن کردن پشت‌نور نمایشگر.
• S4: نمایش لوگو.
• S5: انتخاب حالت تخلیه.
